RU 2223437 С2, 10.02.2004. SU 278542 A1, 05.08.1970. SU 588986 A1, 25.01.1978. SU 1378852 A1, 07.03.1988. GB 935945 A, 04.09.1963. US 3454040 A, 08.07.1969. FR 2360813 A1, 03.03.1978.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

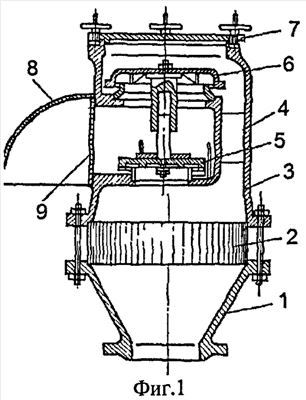

Изобретение относится к машиностроению и предназначено для установки клапана на технологическом оборудовании для выброса горючих газов в атмосферу, а также для защиты резервуаров с нефтепродуктами от проникновения пламени извне. Клапан с огнепреградителем содержит корпус. В нем расположен огнепреградитель кассетного типа и дыхательный клапан. Корпус выполнен из двух частей. Нижняя его часть выполнена в виде опорного фланца с усеченным конусом. Верхняя его часть также состоит из двух элементов: нижнего - в виде усеченного конуса, обращенного к огнепреградителю, и верхнего - цилиндрической формы, в котором расположен дыхательный клапан. Дыхательный клапан состоит из тарелки давления, перемещающейся в направляющих, и тарелки вакуума, соединенной с тарелкой давления посредством телескопической направляющей. В верхней части корпуса имеется крышка для обслуживания клапана. Клапан соединен с воздуховодом через ограждающую сетку. Огнепреградитель кассетного типа выполнен из гофрированной и плоской металлических лент, плотно свитых в рулон таким образом, что в нем образуются вертикальные узкие каналы. Через эти каналы свободно проходит горючая смесь. Гофр может быть треугольным, прямоугольным, квадратным, трапецеидальным, синусоидальным и образованным дугами окружностей. Изобретение направлено на повышение эффективности подавления пламени. 3 з.п. ф-лы, 4 ил.
