RU 58648 U1, 27.11.2008. RU 2133901 C1, 27.07.1999. SU 853265 A, 07.08.1981. US 2954047 A, 27.09.1960. US 3933172 А, 20.01.1976. DE 3801444 A1, 27.07.1989. DE 2649033 A1, 03.05.1978.
Имя заявителя:
Общество с ограниченной ответственностью "ИМС ИНДАСТРИЗ" (RU)
Изобретатели:
Левченко Евгений Леонидович (RU) Мазур Валентин Митрофанович (RU) Арбузов Николай Сергеевич (RU) Капустник Александр Иванович (RU) Достовалов Игорь Михайлович (RU) Чубукина Александра Никодимовна (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ИМС ИНДАСТРИЗ" (RU)
Реферат

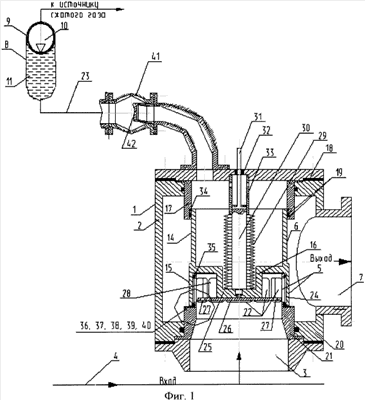

Изобретение относится к предохранительным клапанам и предназначено для защиты трубопроводов от превышения давления. Предохранительный клапан содержит корпус с входным каналом для сообщения с полостью трубопровода и выходным каналом для соединения со сливным каналом, установленный в полости корпуса подпружиненный поршень с запорным органом для перекрытия входного канала и пневмогидравлический аккумулятор давления. Гидравлическая полость последнего соединена каналом с полостью. Полость образована направляющим цилиндром и цилиндрической частью поршня. Поршень выполнен в виде двух цилиндрических полых разделенных перегородкой частей и установлен с возможностью перемещения вдоль внутренних или внешних стенок направляющего цилиндра. Последний герметично закреплен на корпусе. Удаленная от направляющего цилиндра полая цилиндрическая часть поршня образует запорный орган. Соосно с ним расположено седло в виде цилиндра, герметично соединенное с частью корпуса. Эта часть образует входной канал. Образующий седло цилиндр установлен соосно с направляющим цилиндром и имеет отверстия. Эти отверстия перекрыты запорным органом и сообщаются с выходным каналом в момент его открытия. Гидравлическая полость пневмогидравлического аккумулятора соединена каналом с полостью, образованной направляющим цилиндром и цилиндрической частью поршня. В упомянутом канале установлен обратный затвор с отверстием заданного диаметра. Обратный затвор выполнен с возможностью открывания выходящим из клапана потоком жидкости при открытии клапана и закрывания входящим в клапан потоком жидкости при закрытии клапана. Изобретение направлено на повышение надежности работы клапана и на повышение его технических и эксплуатационных характеристик, на устранение гидравлических колебаний жидкости и застойных вихревых зон. 4 з.п. ф-лы, 2 ил.
