| РЕДУКЦИОННЫЙ КЛАПАН |  |
Номер публикации патента: 2171412 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K017/196 | | Аналоги изобретения: | 1. ГУРЕВИЧ Д.Ф., ШПАКОВ О.Н. Справочник конструктора трубопроводной арматуры. - Л.: Машиностроение, 1987, с.161, рис.2.134. 2. RU 2028531 С1, 09.02.1995. 3. RU 2137175 С1, 10.09.1999. 4. RU 2107212 С1, 20.03.1998. |
| Имя заявителя: | Общество с ограниченной ответственностью "Посейдон МВК" | | Изобретатели: | Храменков С.В.
Волков В.З.
Чешля Р.Р.
Чупраков Ю.И. | | Патентообладатели: | Общество с ограниченной ответственностью "Посейдон МВК" |
Реферат | |

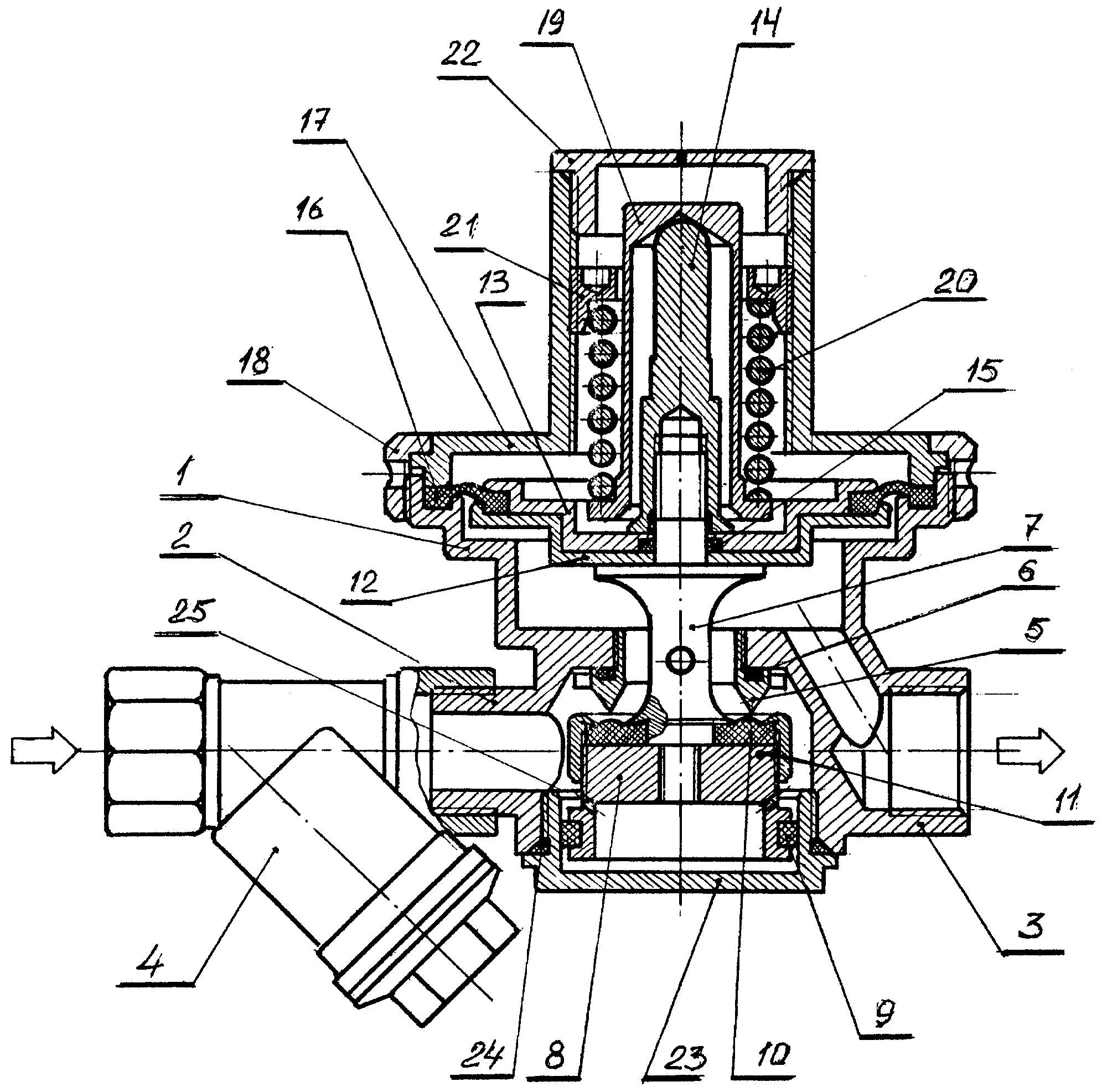

Клапан предназначен для использования в санитарно-технической арматуре в магистралях холодного и горячего водоснабжения. Клапан содержит корпус со штуцерами, крышку, диафрагму с жестким центром, седло, запорный орган с уплотняющей прокладкой, регулировочный элемент, связанный резьбой с крышкой, полый опорный элемент в виде стакана, стержень, закрепленный на центре мембраны и входящий внутрь стакана, настроечную пружину, опирающуюся на регулировочный элемент и кольцевой выступ опорного элемента, и демпфер, закрытый другой крышкой. Стакан расположен в центральном отверстии регулировочного элемента с кольцевым зазором, а глухой конец стакана со стержнем расположен за пределами регулировочного элемента. Изобретение обеспечивает уменьшение петли гистерезиса в характеристике клапана "расход - регулируемое давление", снижение высокочастотного шума и более устойчивое положение пружины. 5 з.п. ф-лы, 1 ил.
|
