| ДЫХАТЕЛЬНЫЙ КЛАПАН |  |
Номер публикации патента: 2165558 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K017/19 | | Аналоги изобретения: | Клапан дыхательный мембранный не примерзающий НДКМ-350. Паспорт. 1982, с.5. SU 208532 A, 29.12.1967. US 4129142 A, 12.12.1978. DT 2446126 A1, 01.04.1976. US 3592224 A, 13.07.1971. |
| Имя заявителя: | Саратовское акционерное производственно-коммерческое открытое общество "Нефтемаш" - САПКОН | | Изобретатели: | Зацепин Ю.С.
Лаптев А.А.
Тюрин В.С.
Гудков В.П.
Никонов А.В.
Фадеев Е.В. | | Патентообладатели: | Саратовское акционерное производственно-коммерческое открытое общество "Нефтемаш" - САПКОН |
Реферат | |

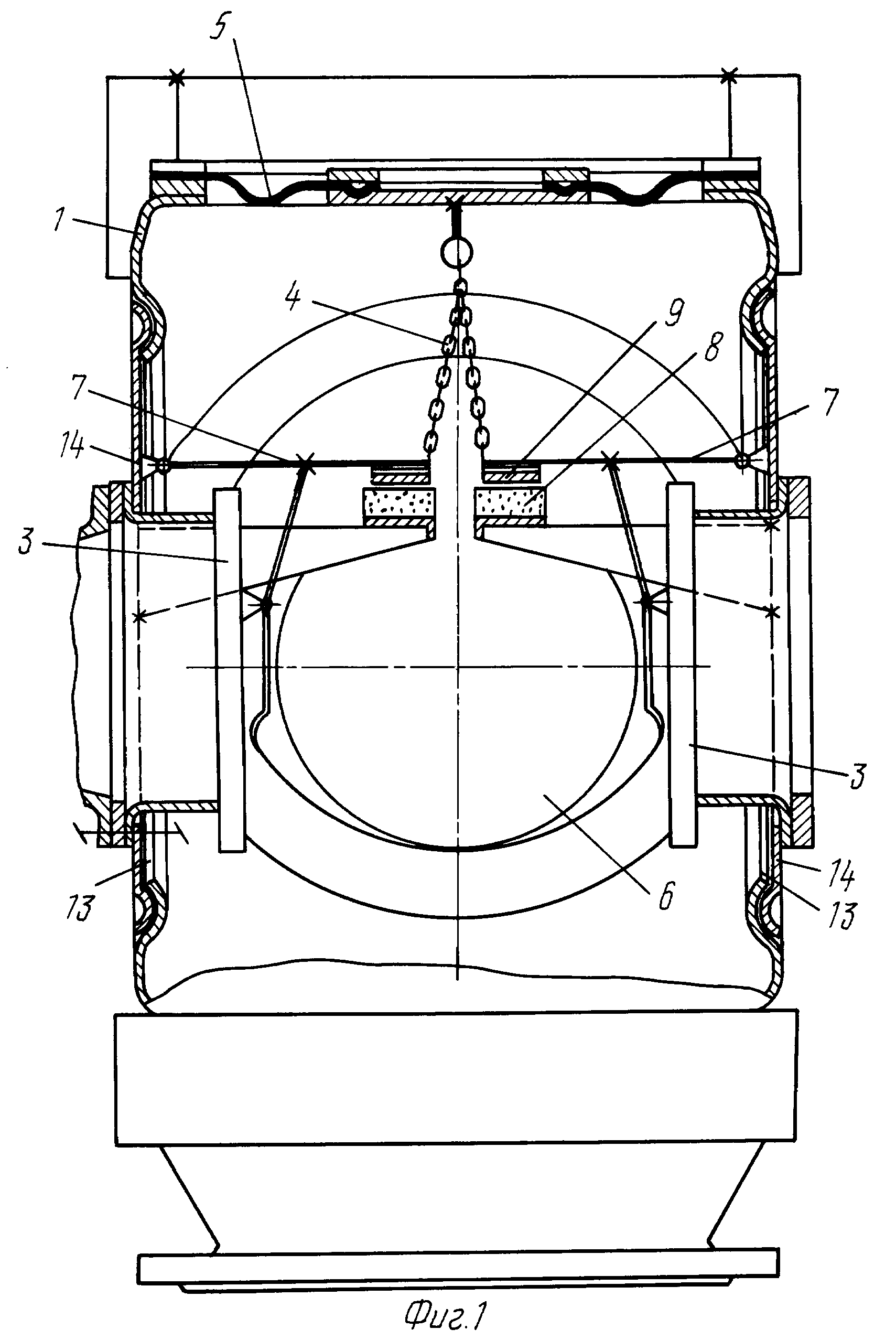

Дыхательный клапан предназначен для герметизации газового пространства резервуаров с нефтью и нефтепродуктами, регулирования давления и вакуума в заданных пределах. Дыхательный клапан для резервуаров с нефтепродуктами и химическими жидкостями содержит корпус, рабочую камеру, затвор, соединенный связью с мембраной. Дыхательный клапан снабжен дополнительным затвором давления, соединенным с мембраной и затворами вакуума, не связанными с мембраной. При этом тарелки затворов давления и вакуума установлены на рычагах. Рычаги снабжены магнитными замками, наладочно обеспечивающими необходимую нагрузку вместе с усиливающимся внутриклапанным давлением на тарелки. Затворы снабжены дополнительными отверстиями. Эти отверстия расположены противоположно затворной части по периметру затвора. Эластичные затворные части имеют форму дуги в контакте с седлами затворов. Эластичные затворные части выполнены с возможностью принятия формы зеркального своего положения, одновременно находясь в контакте с седлами затворов. В корпусе дыхательного клапана выполнены отверстия для установки предварительно настроенных модулей давления и вакуума. Последние снабжены рычажными устройствами с возможностью изменения усилия для срабатывания затворов. При этом затворные отверстия давления одинаково направлены внутрь газового пространства резервуаров. Тарелки давления установлены одинаково со стороны внутригазового пространства резервуара. Изобретение позволяет осуществить импульсную работу клапанных затворов, сократить потери нефтепродуктов при хранении за счет улучшения герметизации затворов. 2 ил.
|
