| КЛАПАН ИЗБЫТОЧНОГО ДАВЛЕНИЯ |  |
Номер публикации патента: 2164634 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K017/24 | | Аналоги изобретения: | US 3561471 A, 09.02.1971. SU 1272048 A, 23.11.1986. GB 991548 A, 25.07.1962. GB 1027174 A, 31.01.1963. US 3877524 A, 15.04.1975. FR 1525755 A, 17.05.1968. |
| Имя заявителя: | Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики | | Изобретатели: | Зотов Д.Е.
Карпенко Г.Я. | | Патентообладатели: | Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики |
Реферат | |

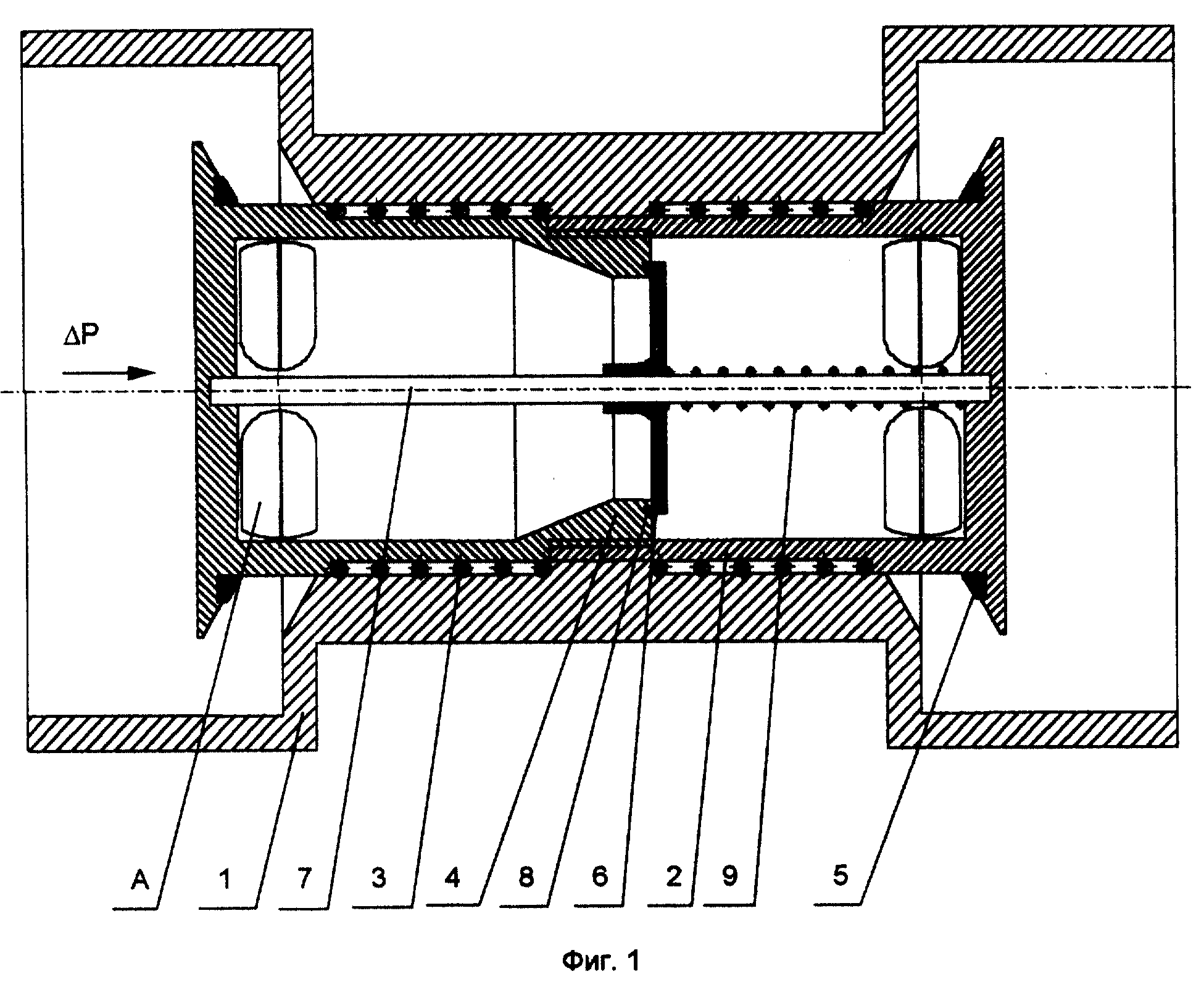

Клапан избыточного давления предназначен для автоматического поддержания постоянного заданного избыточного давления (подпора) в помещении или сооружении для обеспечения перетекания воздуха из одного помещения в другое только в одном направлении и для аварийного перекрытия канала газопровода при резком повышении давления больше некоторого порогового значения в рабочем помещении или снаружи его. Клапан избыточного давления содержит корпус с соосными рабочими патрубками и проходным каналом, в котором установлен с возможностью продольного перемещения упруго нагруженный в сторону патрубков запорный орган. Запорный орган состоит из соосного с корпусом пустотелого цилиндра с внутренней перегородкой и глухими торцами, которые выполнены с диаметром, большим диаметра проходного канала. К перегородке упруго поджат регулирующий элемент, подвижно закрепленный внутри цилиндра на опорном направляющем элементе, закрепленном к торцам цилиндра. Вблизи торцов на боковой поверхности цилиндра выполнены сквозные пазы. Изобретение позволяет перекрыть газопровод и прекратить течение газа за некоторое минимально допустимое время при воздействии на газ, протекающий по газопроводу, ударной волны, волны сжатия с избыточным давлением и длительностью больше некоторого порогового значения. 1 ил.
|
