US 4398559 A1, 16.08.1983. GB 2295442 A1, 29.05.1996. EP 0158776 A2, 23.10.1985. SU 481744 A1, 25.08.1975. SU 359474 A1, 03.12.1972.
Имя заявителя:
АТЛАС КОПКО ЭРПАУЭР, НАМЛОЗЕ ВЕННОТСХАП (BE)
Изобретатели:
МАРТЕНС Кристоф Адриен Лаура (BE)
Патентообладатели:
АТЛАС КОПКО ЭРПАУЭР, НАМЛОЗЕ ВЕННОТСХАП (BE)
Приоритетные данные:
27.03.2008 BE 2008/0186
Реферат

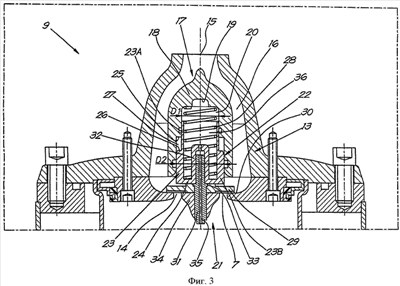

Изобретение относится к клапану минимального давления, в частности к использованию на выпуске сепаратора жидкости узла компрессора. Клапан минимального давления снабжен кожухом с впускным отверстием и выпускным отверстием, соединенными внутренней системой каналов. В вышеуказанной канальной системе расположен подвижный корпус клапана. Указанный подвижный корпус опирается на опорную поверхность вокруг впускного отверстия в закрытом положении с помощью пружины и перекрывает тем самым впускное отверстие. В открытом положении указанный подвижный корпус отстает на расстояние от опорной поверхности так, что впускное отверстие через систему каналов соединено с выпускным отверстием. Корпус клапана установлен в кожухе клапана. Указанный кожух выполнен в форме цилиндрического кожуха, образующего цилиндрическую камеру, закрытого с одного конца торцевой стенкой и открытого с другого конца. При этом кожух неподвижно закреплен в вышеуказанной системе каналов и вместе с корпусом клапана образует замкнутую внутреннюю полость, соединенную с впускным отверстием каналом. Технический результат: использование пружины с меньшей жесткостью, благодаря чему уменьшается диапазон давлений, в котором перемещается корпус клапана. 13 з.п. ф-лы, 3 ил.
