US 4524805 A, 25.06.1985. SU 1733800 A1, 14.12.1988. GB 2153048 A, 14.08.1985. US 2283835 A, 19.08.1942. US 2446571 A, 10.08.1948. US 4870992 A, 03.10.1989. US 5881772 A, 16.03.1999. DE 3118468 A, 21.01.1964. DE 362324 A, 21.01.1964.
Имя заявителя:
ДОИГ Ян Дракуп (AU)
Изобретатели:
ДОИГ Ян Дракуп (AU)
Патентообладатели:
ДОИГ Ян Дракуп (AU)
Приоритетные данные:
07.05.2007 AU 2007902382
Реферат

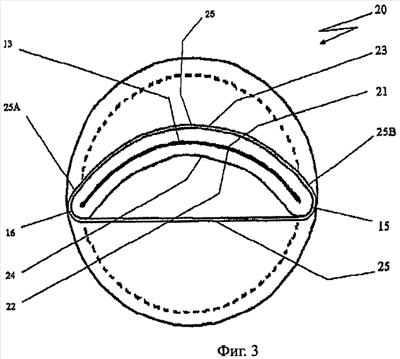

Изобретение относится к области запорной арматуры и предназначено для перекрытия проходного сечения трубопровода для транспортировки текучей среды. Стопорный клапан включает трубопровод с впускным и выпускным отверстиями и содержит упругую стенку, примыкающую к выпускному отверстию (13). Две противоположные стороны упругой стенки сближаются друг с другом, образуя закрытую конфигурацию, когда давление текучей среды перед впускным отверстием и давление текучей среды за выпускным отверстием по существу равны. Закрытая конфигурация включает каждую из противоположных сторон (23, 24), дугообразных в поперечном сечении и примыкающих друг к другу с образованием по существу герметичного соединения (21, 22). Две соединительные области упругой стенки, соединяющей две противоположные стороны (15, 16), смещены по направлению друг к другу при помощи выполненного в виде упругого шнура, или эластичного бандажа, или ленты смещающего приспособления. Упомянутое смещающее приспособление наложено вокруг наружной поверхности упругой стенки и проходит по хорде дуги между сторонами упругой стенки. Изобретение направлено на обеспечение герметичности клапана при отсутствии необходимого противодавления. 6 з.п. ф-лы, 4 ил.
