КЛАПАН ОБРАТНЫЙ УПРАВЛЯЕМЫЙ

Номер публикации патента: 2413893

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009146497/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16K015/18
Аналоги изобретения: RU 2314449 С2, 10.01.2008. RU 30849 U1, 10.07.2003. SU 1675607 A1, 07.04.1991. US 3631887 A, 04.01.1972. US 3920042 А, 18.11.1975. DE 3710863 A1, 20.10.1988. WO 03/089822 A1, 30.10.2003.

Имя заявителя: Бодров Валерий Владимирович (RU)
Изобретатели: Бодров Валерий Владимирович (RU)
Багаутдинов Рамиль Мерсеитович (RU)
Важенин Антон Александрович (RU)
Смышляев Сергей Иванович (RU)
Пиманов Алексей Анатольевич (RU)
Патентообладатели: Бодров Валерий Владимирович (RU)

Реферат

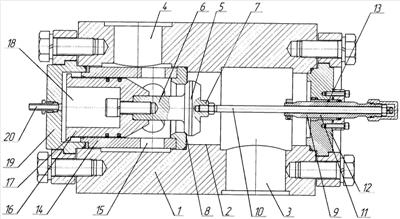

Изобретение относится к арматуростроению и предназначено для использования в металлургии в качестве обратного управляемого клапана для гидросбива окалины с заготовки на станах горячей прокатки. Клапан обратный управляемый содержит корпус 1, выполненный с многоступенчатой цилиндрической внутренней расточкой 2, с подводящим и отводящим каналами 3, 4 соответственно и затвор 5 с цилиндрическими хвостовиками 6, 7 с обеих сторон. Подводящий и отводящий каналы 3, 4 расположены относительно оси многоступенчатой цилиндрической расточки 2 со смещением друг относительно друга. Затвор 5 установлен внутри расточки 2 с возможностью контактирования с седлом 8 со стороны подводящего канала 3. Один цилиндрический хвостовик 6 затвора 5 установлен внутри гильзы 14 с седлом 8. В гильзе 14 выполнены отверстия 15 в боковых стенках, сообщающиеся с полостью отводящего канала 4. С цилиндрическим хвостовиком 6 соединен управляющий поршень 16 с буртом 17 и полостью управления 18. Соосно затвору 5 в расточке 2 расположено устройство 9 с возможностью возвратно-поступательного перемещения. Другой цилиндрический хвостовик 7 соединен с устройством 9. Устройство 9 выполнено в виде шпильки 10 с соосным ей разгрузочным штоком 11. Устройство 9 установлено в торцевой крышке 12 корпуса 1. Изобретение направлено на упрощение конструкции клапана и повышение его ремонтопригодности. 1 з.п. ф-лы, 1 ил.
