КЛАПАН ГЕРМЕТИЧЕСКИЙ ВЕНТИЛЯЦИОННЫЙ

Номер публикации патента: 2413110

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009148347/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16K001/22   F16K015/03   F24F013/10
Аналоги изобретения: RU 2248485 C1, 20.03.2005. RU 65602 U1, 10.08.2007. RU 2032845 C1, 10.04.1995. GB 498169 A, 04.01.1939. US 4856547 A, 15.08.1989. WO 03001094 A1, 03.01.2003.

Имя заявителя: Чернышков Александр Владимирович (RU)
Изобретатели: Чернышков Александр Владимирович (RU)
Патентообладатели: Чернышков Александр Владимирович (RU)

Реферат

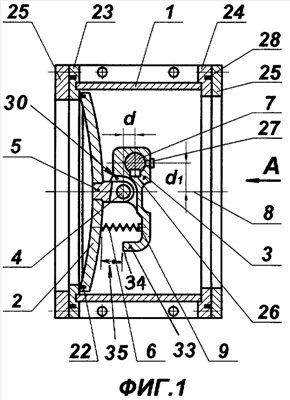

Изобретение относится к арматуростроению и предназначено для использования в системах вентиляции помещений, в частности укрытий, требующих повышенной безопасности на случай резкого повышения давления воздушной среды. Клапан герметический вентиляционный содержит цилиндрический корпус. Внутри корпуса установлена поворотная тарель. Тарель шарнирно закреплена на двуплечем рычаге. Средняя часть рычага связана с тарелью осью посредством жестко закрепленной на центральной части тарели стойки. Между рычагом и тарелью установлена, по крайней мере, одна пружина. Один конец пружины зафиксирован на тарели ближе к ее периферийной части. Другой конец пружины зафиксирован на рычаге с противоположной стороны от стойки. Рычаг жестко установлен на валу. Геометрическая ось вала смещена от оси соединения рычага с тарелью в горизонтальную сторону и от геометрической оси тарели в вертикальную сторону таким образом, что вал расположен между осью соединения рычага со стойкой тарели и точкой крепления пружины к рычагу на виде сбоку. Рычаг выполнен в виде удлиненного элемента с выемкой в нем в средней части, в которой расположены конец стойки и ось соединения рычага со стойкой. Изобретение направлено на повышение герметичности клапана и надежности его работы, а также на упрощение его конструкции. 2 з.п. ф-лы, 3 ил.
