RU 2358091 С2, 10.06.2009. RU 2107859 C1, 27.03.1998. RU 2237212 С2, 27.09.2004. RU 64311 U1, 27.06.2007. US 4691735 A, 08.09.1987. US 4867242 A, 19.09.1989. US 5915478 A, 29.06.1999.
Имя заявителя:
Чигряй Владимир Александрович (RU)
Изобретатели:
Чигряй Владимир Александрович (RU) Большаков Владимир Алексеевич (RU)
Патентообладатели:
Чигряй Владимир Александрович (RU)
Реферат

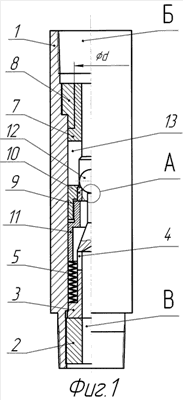

Изобретение относится к области арматуростроения, в частности к запорно-регулирующим устройствам, и предназначено для использования, например, в комплексе оборудования для добычи нефти, в котором подача жидкости осуществляется с помощью глубинного штангового насоса по вертикальной трубопроводной трассе. Клапан универсальный содержит расположенные в полом цилиндрическом корпусе (1) запорный элемент в виде шарика (12), седло (10) и пружину (5). В нижней части корпуса с помощью нажимной втулки (2) неподвижно закреплен упор (3). Упор (3) имеет в верхней части нажимной торец (6). Шарик (12) взаимодействует с седлом (10) и установлен в клапанном блоке (7). Блок (7) поджат резьбовой втулкой (8) и имеет возможность скольжения в сквозном отверстии резьбовой втулки и корпусе вдоль вертикальной оси. Упор (3) и клапанный блок (7) в исходном положении расположены с гарантированным зазором между нажимным торцом (6) упора и шариком (12). Изобретение направлено на повышение эффективности работы клапана насосной установки, на повышение надежности и срока эксплуатации клапана в скважинных насосах. 5 з.п. ф-лы, 4 ил.
