US 5921276 А, 13.07.1999. RU 2313713 С2, 27.12.2007. RU 2230965 C2, 20.06.2004. GB 1254858 A, 24.11.1971. US 4362184 A, 07.12.1982. DE 3610965 A1, 08.10.1987. EP 0559131 A1, 08.09.1993. WO 82/03673 A1, 28.10.1982.
Имя заявителя:
Открытое акционерное общество "АТОММАШЭКСПОРТ" (RU)
Изобретатели:
Агамагомедов Зухрабек Гасанбекович (RU) Бокач Евгений Николаевич (RU) Веремеев Дмитрий Николаевич (RU) Линник Юрий Петрович (RU) Нефёдцев Валерий Петрович (RU)
Патентообладатели:
Открытое акционерное общество "АТОММАШЭКСПОРТ" (RU)
Реферат

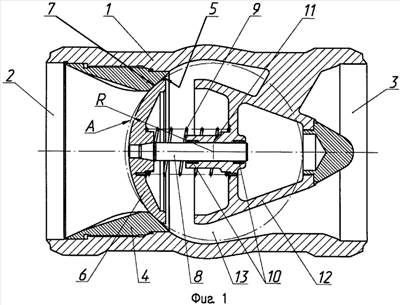

Изобретение относится к области арматуростроения, в частности к клапанам обратным, и предназначено для предотвращения обратного потока в газовых, нефтяных магистралях высокого давления, в энергетике. Клапан обратный с осевым направлением потока содержит наружный корпус с входным и выходным каналами. Во внутренней полости корпуса размещены с образованием кольцевого канала жестко закрепленный обтекатель, кольцевое седло и контактирующий с ним подпружиненный запорный орган с неразрывно закрепленным в нем штоком. Шток перемещается в подшипниках скольжения вдоль оси потока. Уплотнительная поверхность запорного органа выполнена в виде части сферы. Центр этой сферы расположен в середине расстояния между наружными торцами опорных подшипников штока запорного органа в закрытом положении клапана. Уплотнительная поверхность седла выполнена конической, касательной к указанной сфере. Изобретение направлено на повышение надежности клапана путем повышения степени герметичности при снижении себестоимости изготовления. 7 ил.
