SU 1830121 A3, 23.07.1993. RU 2285179 С2, 10.10.2006. RU 2269052 С2, 27.01.2006. RU 2278313 C2, 20.06.2006. US 3937249 A, 10.02.1976. US 3756276 A, 04.09.1973. JP 57154565 A, 24.09.1982.
Имя заявителя:
Халаев Григорий Григорьевич (RU)
Изобретатели:
Халаев Григорий Григорьевич (RU)
Патентообладатели:
Халаев Григорий Григорьевич (RU)
Реферат

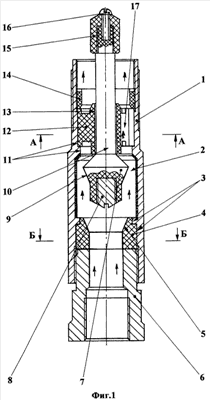

Изобретение относится к нефтегазодобывающей промышленности и предназначено для использования в насосах, перекачивающих вязкие жидкости, в частности в скважинных штанговых насосах, применяемых для механизированной добычи нефти из скважин. Клапан обратный содержит корпус с камерой. В камере размещены клетка, седло и взаимодействующий с седлом запорный орган с направляющей, уплотнительной поверхностью и цилиндрическим хвостовиком. В корпусе установлена разрезная защитная втулка. В направлении оси корпуса выполнены расточки с буртиками. С одной стороны в корпусе установлено седло с зазором между внутренним диаметром расточки и седлом. Седло зафиксировано в корпусе патрубком через резьбовые элементы. С другой стороны в корпусе установлена клетка с каналами для протока жидкости и с центральным отверстием. Клетка фиксируется резьбовым кольцом. Над седлом через центральное отверстие клетки установлен запорный орган с хвостовиком и резьбовым наконечником и с кольцевым зазором для протока жидкости между запорным органом и камерой. На торце запорного органа установлен грузовой винт для изменения его веса. Седло, перегородка, запорный орган и разрезная защитная втулка выполнены из коррозионно-стойкого полимерного материала. Изобретение направлено на повышение надежности, на повышение удобства обслуживания и на сокращение ремонтов скважин, оснащенных штанговыми насосами с вышеупомянутым клапаном. 5 ил.
