ОБРАТНЫЙ КЛАПАН | |
Номер публикации патента: 2184297 | |
Редакция МПК: | 7 | Основные коды МПК: | F16K015/14 | Аналоги изобретения: | СН 572179 А5, 30.01.1976. RU 2079024 C1, 10.05.1997. GB 1085398 A, 06.12.1963. US 5755263 A, 26.05.1998. US 4290454 A, 22.09.1981. FR 2377140 A7, 04.08.1978. DE 1222750 A, 12.08.1966. DE 1775377 B, 06.05.1971. DE 2822131 A1, 22.11.1979. WO 94/16253 A1, 21.07.1994. |
Имя заявителя: | Открытое акционерное общество "Татнефть" | Изобретатели: | Козлов М.Т. Жеребцов Е.П. Загиров М.М. Котин А.П. Федотов Г.А. Тухватуллин Р.Р. | Патентообладатели: | Открытое акционерное общество "Татнефть" |
Реферат | |

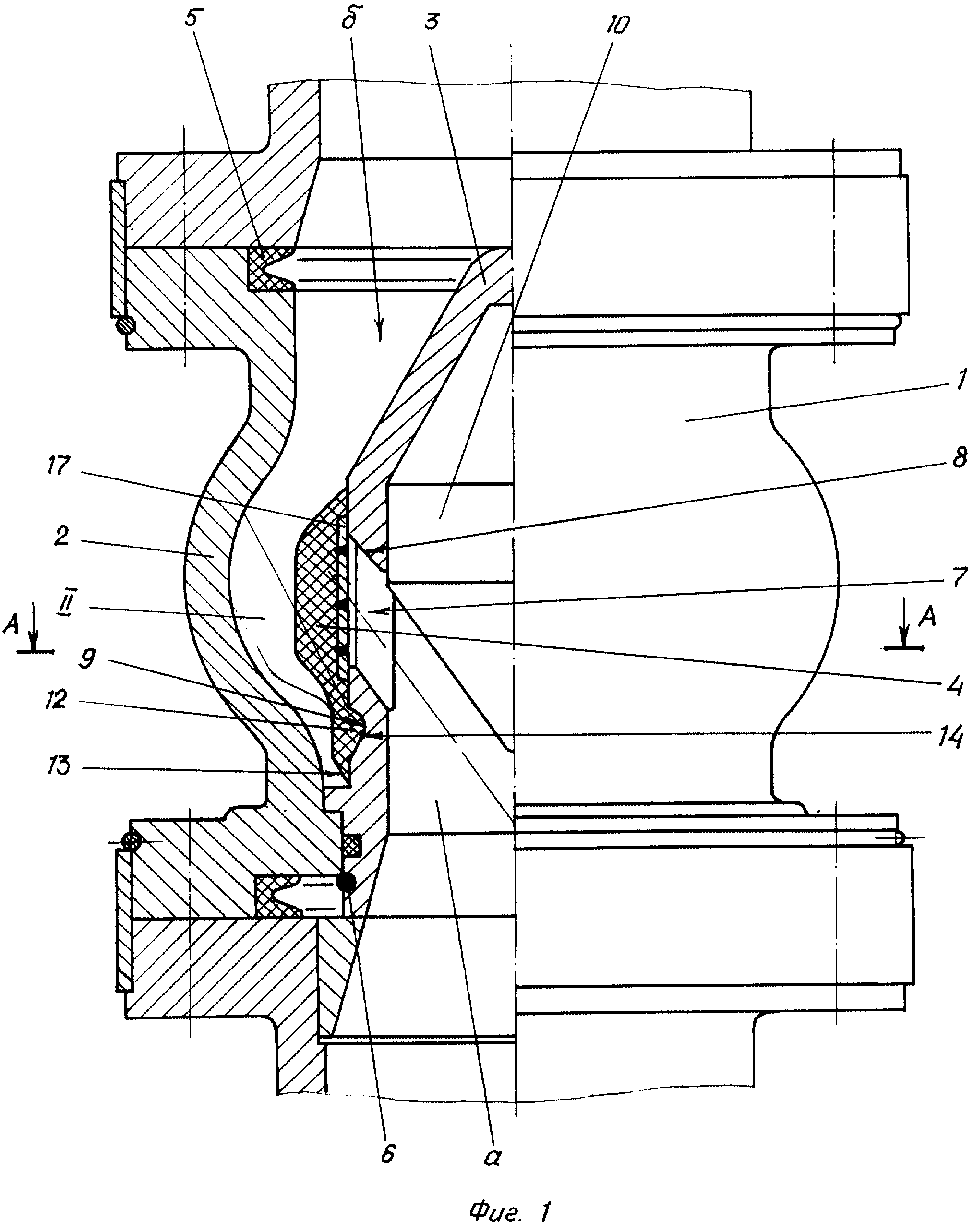

Изобретение относится к трубопроводной арматуре и предназначено для трубопроводных систем, по которым перекачиваются вода, нефтепродукты и другие жидкости. Обратный клапан содержит корпус в виде уплотненного патрубка с выпуклой стенкой, гибкий запорный орган и седло. Седло выполнено полым и заглушено с одного конца. В боковых стенках седла выполнены окна. Со стороны выхода жидкости расположен потокоформирующий конус. Основание конуса сопряжено с передними стенками окон. Седло выполнено в форме цилиндра. На наружной поверхности цилиндра со стороны входа жидкости выполнена кольцевая фигурная канавка. Гибкий запорный орган выполнен в виде втулки. Втулка имеет со стороны выхода участок утолщенной формы. С противоположной стороны втулка имеет утонченный участок с самоуплотняющейся кромкой и кольцевым фигурным выступом, расположенным на ее внутренней поверхности в кольцевой фигурной канавке седла. Участок утолщенной формы втулки разделен продольными выборками на секторы в форме трапеций. Они обращены большими основаниями к седлу и снабжены со стороны седла армировкой. Оси окон седла расположены под острым углом в направлении движения жидкости к оси корпуса. Потокоформирующий конус выполнен в виде вставки. Изобретение позволяет повысить эксплуатационную надежность и снизить потери давления при прохождении жидкости через устройство. 2 ил.
|
