| КЛАПАН ОБРАТНЫЙ |  |
Номер публикации патента: 2179276 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K015/04 | | Аналоги изобретения: | SU 1196589 A, 07.12.1985. GB 2232746 A, 19.12.1990. US 5046526 A, 10.09.1991. US 5096940 A, 17.03.1992. DE 2901902 A1, 31.07.1980. |
| Имя заявителя: | Акционерное общество "АвтоВАЗ" | | Изобретатели: | Базлов В.Н.
Кулаковский В.Н.
Давыдова В.Ф. | | Патентообладатели: | Акционерное общество "АвтоВАЗ" |
Реферат | |

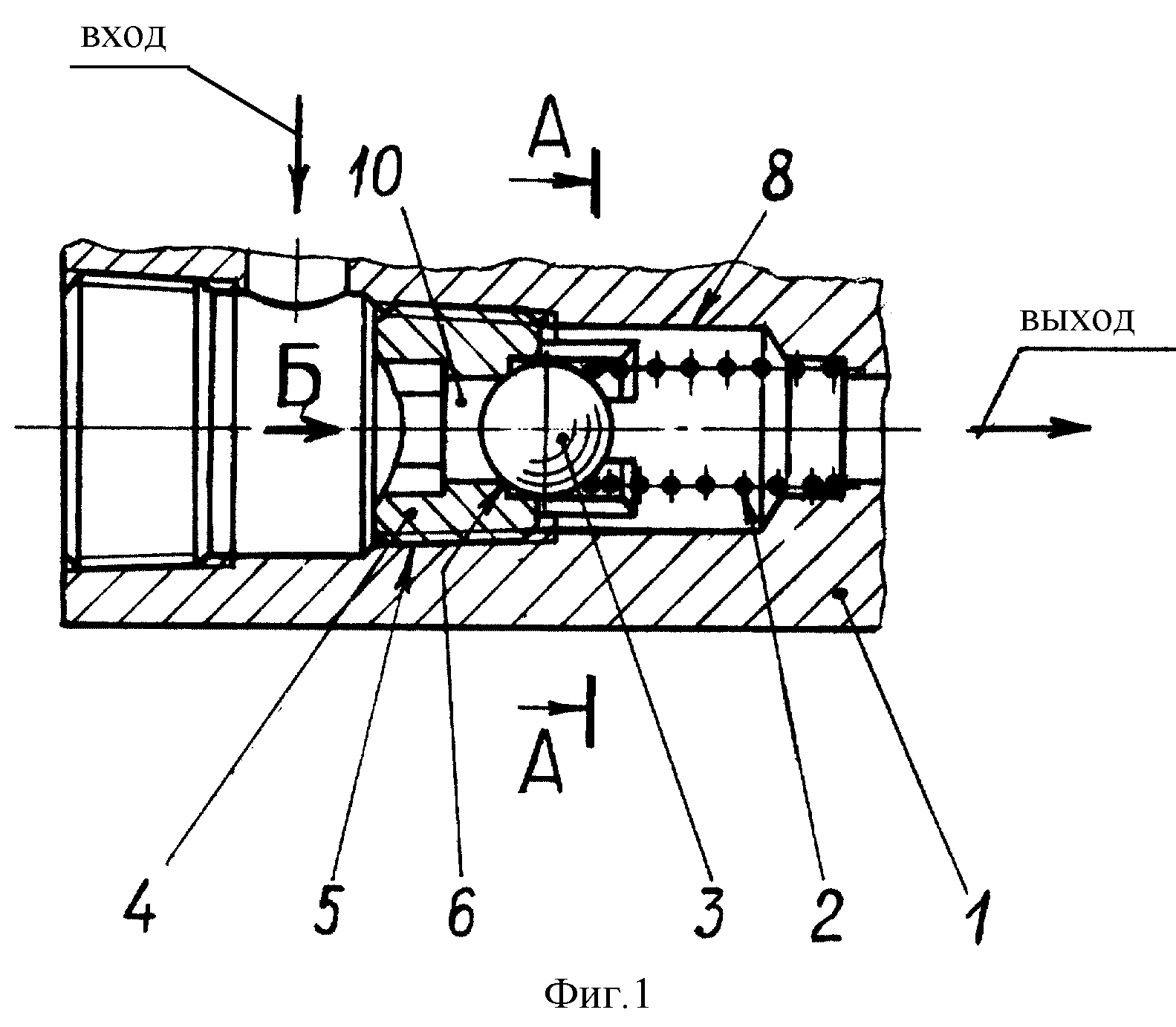

Изобретение предназначено для использования в гидравлических приводах станков, прессов и других гидрофицированных механизмах. Клапан обратный содержит корпус, пружину, шарик, взаимодействующий с седлом, направляющую, штуцер с наружной резьбой и входным цилиндрическим отверстием. Наружная резьба на штуцере выполнена конической с переходом в участок цилиндрической поверхности. На последней выполнены осевые сквозные прорези. При этом в штуцере со стороны участка с наружной цилиндрической поверхностью имеется внутренняя расточка с диаметром, равным диаметру шарика. Входное цилиндрическое отверстие в периферийной от седла зоне переходит в отверстие в виде многогранника. Изобретение позволяет уменьшить погрешности в изготовлении и уменьшить его трудоемкость, повысить надежность и упростить конструкцию устройства. 3 ил.
|
