| КЛАПАННЫЙ УЗЕЛ ДЛЯ НАКАЧИВАНИЯ ШИН |  |
Номер публикации патента: 2163988 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K015/20 | | Аналоги изобретения: | SU 340820 A, 05.06.1972. SU 501902 A, 05.02.1976. SU 846318 A, 15.07.1981. US 3760859 A, 25.09.1973. FR 2486619 A1, 15.01.1982. |
| Имя заявителя: | Хыдыркулиев Роман Викторович | | Изобретатели: | Хыдыркулиев Р.В. | | Патентообладатели: | Хыдыркулиев Роман Викторович |
Реферат | |

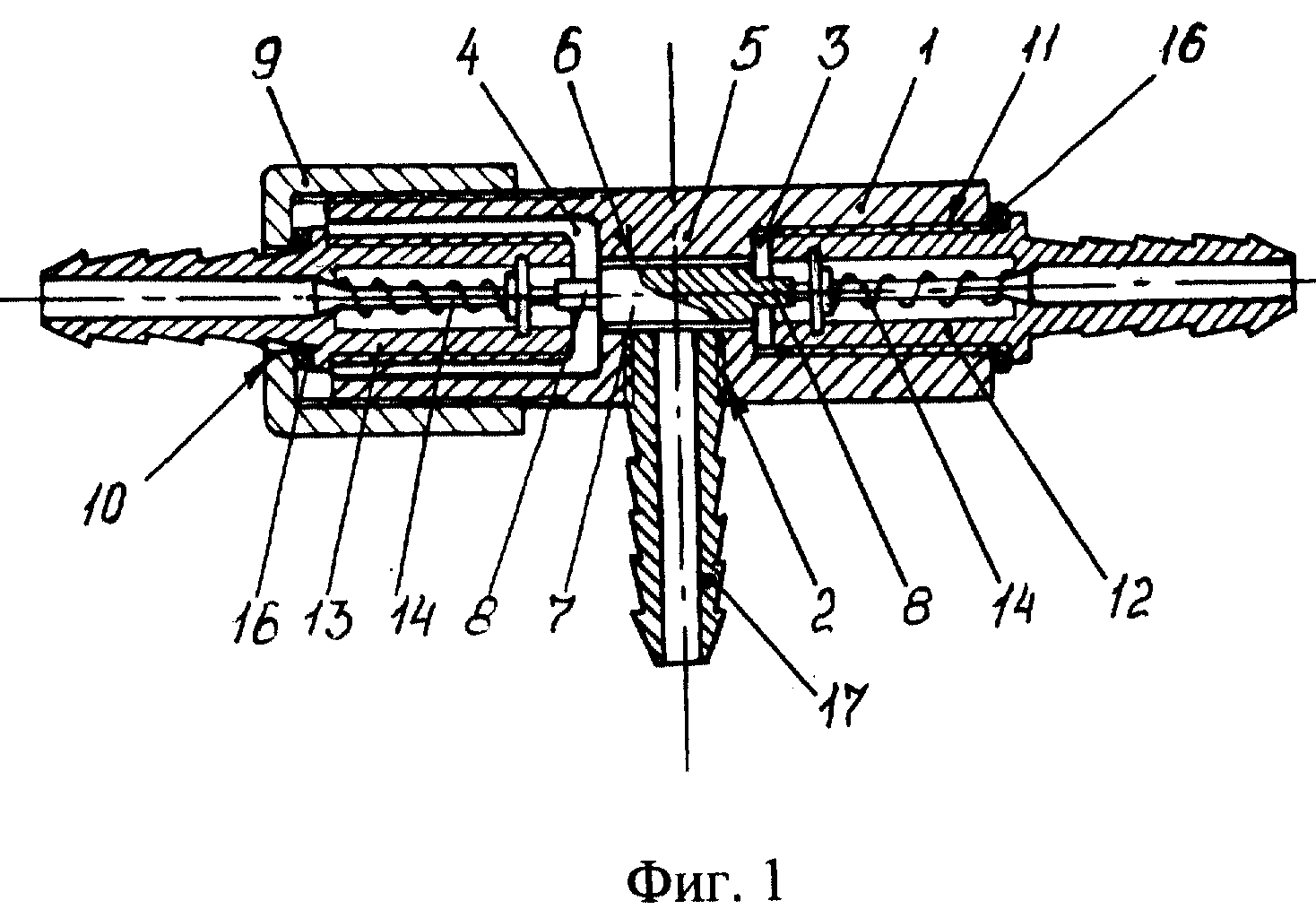

Клапанный узел для накачивания шин предназначен для накачивания шин одной колесной оси. Клапанный узел для накачивания шин содержит полый корпус с входным отверстием, крышку с выходным отверстием, установленную по резьбе на корпусе, клапан с подпружиненным золотником, размещенный в корпусе, и шток с нажимным упором. Корпус выполнен с двумя полостями, разделенными центральной частью, в которой выполнено осевое направляющее отверстие, а крышка установлена на одном из торцов корпуса. Кроме того, узел снабжен вторым клапаном, причем один клапан установлен в крышке, а второй установлен соосно с первым во втором выходном отверстии, выполненном на противоположном торце корпуса. Шток установлен в направляющем отверстии. В штоке выполнены каналы, соединяющие обе полости корпуса с входным отверстием. На торцах штока размещены нажимные упоры. Последние выполнены с возможностью взаимодействия с подпружиненными золотниками обоих клапанов. Изобретение позволяет осуществить одновременную накачку камер автомобильных шин одной колесной оси или стравливание избыточного давления уже накачанных шин до оптимальных значений, повысить ресурс камер и обеспечить их равномерный износ. 4 з.п.ф-лы, 6 ил.
|
