РЕГУЛИРУЮЩИЙ КЛАПАН

Номер публикации патента: 2465506

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011125771/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16K011/02
Аналоги изобретения: RU 2406902 С1, 20.12.2010. RU 2366847 С1, 10.09.2009. RU 2018758 С1, 30.08.1994. US 5012841 А, 07.05.1991. СА 2688810 А1, 16.03.2010. US 5305777 А, 26.04.1994.

Имя заявителя: Закрытое акционерное общество "Барнаульский котельный завод" (ЗАО "БКЗ") (RU)
Изобретатели: Гаммер Александр Эдуардович (RU)
Гаммер Александр Александрович (RU)
Патентообладатели: Закрытое акционерное общество "Барнаульский котельный завод" (ЗАО "БКЗ") (RU)

Реферат

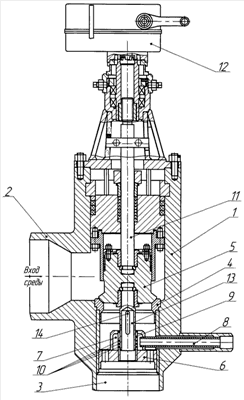

Изобретение относится к энергетической арматуре, в частности к регулирующим клапанам редукционно-охладительных устройств, и может быть использовано в системах дросселирования и охлаждения пара для технологических целей. Регулирующий клапан содержит корпус 1 с входным 2 и выходным 3 патрубками. В корпусе 1 расположен затвор, выполненный в виде седла 4 и золотника 5, и дросселирующая решетка 6, имеющая кольцевую камеру 7 с патрубком 8 для подвода охлаждающей жидкости. Внутренняя боковая поверхность кольцевой камеры 7 образована втулкой 9, имеющей на боковой поверхности перфорированные отверстия 10, которые расположены несколькими рядами (на фиг. изображено три ряда отверстий). Золотник 5 с помощью штока 11 связан с приводным устройством 12. К золотнику 5 снизу, вдоль его продольной оси, совпадающей с осью втулки 9 дросселирующей решетки 6, прикреплена трубка 13, свободным концом расположенная во втулке 9 кольцевой камеры 7. Для прохода парового потока в трубку 13, на ее боковой поверхности, не входящей во втулку 9, выполнены каналы 14. Это позволяет обеспечить возможность получения стабильной температуры и давления рабочей среды на выходе регулирующего клапана при изменений ее параметров. 1 ил.
