DE 102005007141 A1, 24.08.2006. RU 2266439 C2, 20.12.2005. RU 2190784 C2, 10.10.2002. US 3113590 A, 10.12.1963. US 2004099320 A1, 27.05.2004. DE 102005003446 A1, 10.08.2006. DE 102004049313 A1, 24.11.2005. DE 3915584 A1, 15.11.1990.
Имя заявителя:
НОРГРЕН ГМБХ (DE)
Изобретатели:
ТЕШКЕ Ульрих (DE)
Патентообладатели:
НОРГРЕН ГМБХ (DE)
Реферат

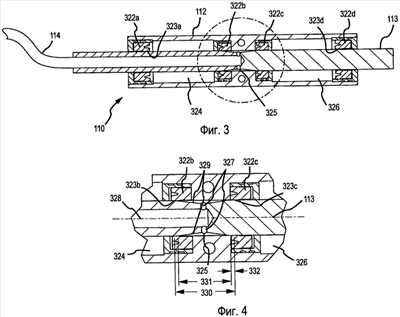

Группа изобретений относится к пневматическому приводу и предназначена для позиционного управления и позиционного регулирования. Пропорциональный клапан (110) привода содержит корпус (112) клапана, имеющий по меньшей мере две камеры (324, 325); золотник (113) клапана, выполненный с возможностью перемещения внутри корпуса (112) клапана; одну или несколько канавок (329) с переменными площадями поперечного сечения, образованных в пропорциональном клапане привода и пневматически сообщающихся с указанными по меньшей мере двумя камерами (324, 325) корпуса (112) клапана; и одно или несколько отверстий (327, 328), образованных в пропорциональном клапане привода и пневматически сообщающихся с указанными одной или несколькими канавками (329). Перемещение золотника (113) клапана относительно корпуса (112) клапана обеспечивает пневматическое действие клапана. Имеются способ выполнения пропорционального клапана привода и способ регулирования подачи пневматического воздуха в пневматический привод. Группа изобретений направлена на повышение надежности работы привода за счет регулирования давления воздуха в ответ на изменение усилия, приложенного к исполнительному механизму. 3 н. и 41 з.п. ф-лы, 7 ил.
