| ПЕРЕКЛЮЧАТЕЛЬ ПОТОКА |  |
Номер публикации патента: 2184294 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K011/02 | | Аналоги изобретения: | GB 2166847 A, 14.05.1986. SU 248404 A, 10.07.1969. GB 1210815 A, 04.11.1970. GB 1216533 A, 23.12.1970. US 4497336 A, 05.02.1985. US 4865078 A, 12.09.1989. EP 0007292 A1, 23.01.1980. |
| Имя заявителя: | Открытое акционерное общество "Татнефть" | | Изобретатели: | Козлов М.Т.
Котин А.П.
Федотов Г.А.
Загиров М.М.
Жеребцов Е.П. | | Патентообладатели: | Открытое акционерное общество "Татнефть" |
Реферат | |

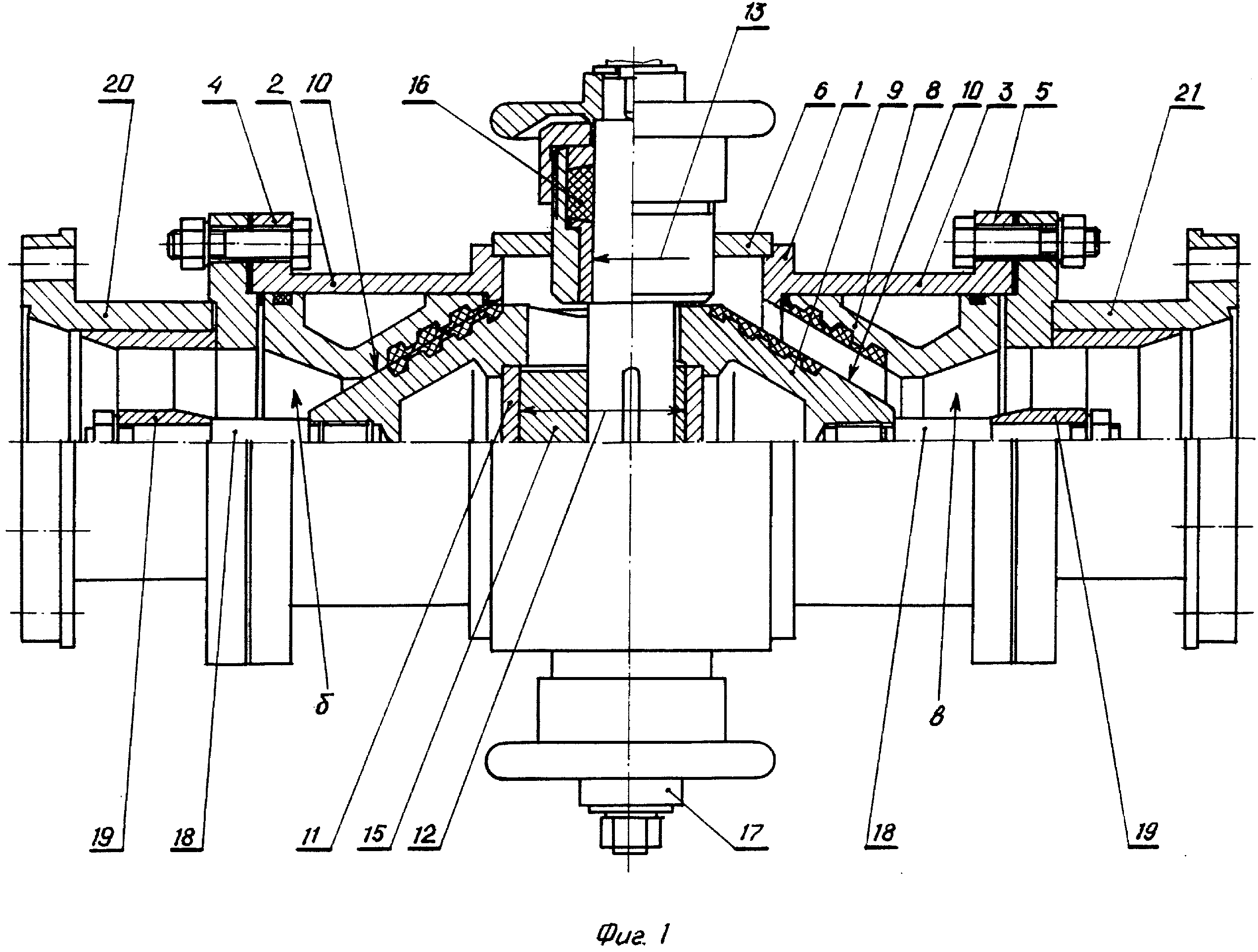

Изобретение относится к арматуростроению, а именно к оборудованию систем трубопроводного транспорта, и предназначено для использования в нефтяной промышленности, в частности, в системах поддержания пластового давления (ППД) при нефтедобыче. Переключатель потока содержит корпус с входным и выходными цилиндрическими патрубками, расположенными по обе его стороны, съемные седла, запорный орган с приводным валом. Запорный орган снабжен цилиндрическим и конусными участками и направляющими, соосно расположенными с его осью. Сквозной канал для приводного вала выполнен на цилиндрическом участке. Съемные седла выполнены с конусными посадочными участками. Средняя часть корпуса на участке входного радиального патрубка расположена эксцентрично относительно выходных цилиндрических патрубков. На приводной вал жестко посажена эксцентричная втулка, кинематически связанная с ползуном. Последний размещен в проходном канале запорного органа перпендикулярно оси приводного вала. Направляющие расположены в переходных патрубках, соединенных с выходными цилиндрическими патрубками. Изобретение позволяет повысить эксплуатационную надежность и снизить трудоемкость изготовления. 2 ил.
|
