ЗАПОРНО - РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Номер публикации патента: 2183296

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000131789/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16K011/14
Аналоги изобретения: SU 1767262 A1, 07.10.1992. SU 478154 A, 25.07.1975. GB 2210437 A, 07.06.1989. US 4342335 A, 03.08.1982. FR 2223609 A, 25.10.1974. DE 3611451 A1, 08.10.1987. EP 0262749 A2, 06.04.1988. WO 99/51898 A1, 14.10.1999.

Имя заявителя: Волгоградская государственная сельскохозяйственная академия
Изобретатели: Макаренко А.Н.
Лапынин Ю.Г.
Пындак В.И.
Патентообладатели: Волгоградская государственная сельскохозяйственная академия

Реферат

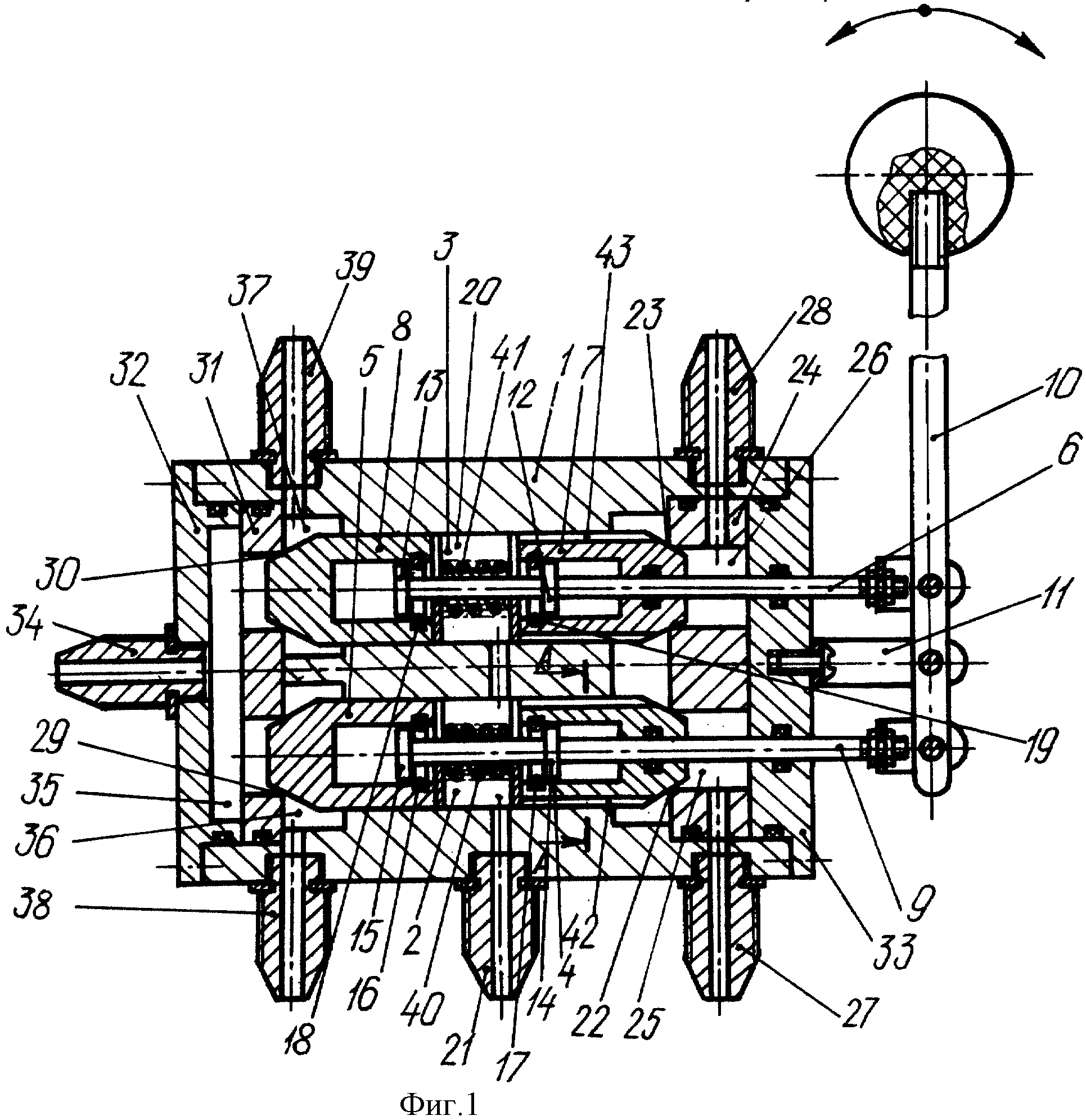

Изобретение относится к области машиностроения, в частности к запорно-распределительным устройствам, и предназначено для использования в стендово-испытательном оборудовании, гидропневмоприводах преимущественно высокого давления. Запорно-распределительное устройство содержит корпус с полостями нагнетания подачи и сброса, размещенные в корпусе два взаимно подпружиненных клапана, выполненные в виде стакана. Корпус снабжен второй парой взаимно подпружиненных клапанов. Полости обеих пар клапанов соединены между собой. Во внутренних полостях клапанов каждой пары расположены выступы. Между выступами помещена пружина. Сквозь нее пропущена выведенная наружу тяга. Обе тяги кинематически связаны между собой посредством опоры и рукоятки управления. На каждой тяге выполнены упоры с возможностью поочередного взаимодействия с указанными выступами. На наружной поверхности одного из клапанов пары, примыкающего к полости подачи, выполнены продольные пазы. Изобретение позволяет расширить функциональные возможности за счет возможности обеспечения работы гидроагрегатов с несколькими рабочими полостями. 4 ил.
