| ОТОПИТЕЛЬНАЯ СИСТЕМА С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ |  |
Номер публикации патента: 2174654 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F24D003/02 F16K011/02 | | Аналоги изобретения: | Проспект фирмы OSBY ОРЕХ, Швеция, 1998, с.3. SU 1406428 А1, 30.06.1988. SU 1733854 A2, 15.05.1992. SU 1246063 А1, 23.07.1986. FR 2537250 A, 08.06.1984. |
| Имя заявителя: | Сердюков Алексей Алексеевич | | Изобретатели: | Сердюков А.А.
Сердюков А.М. | | Патентообладатели: | Сердюков Алексей Алексеевич
Сердюков Алексей Максимович |
Реферат | |

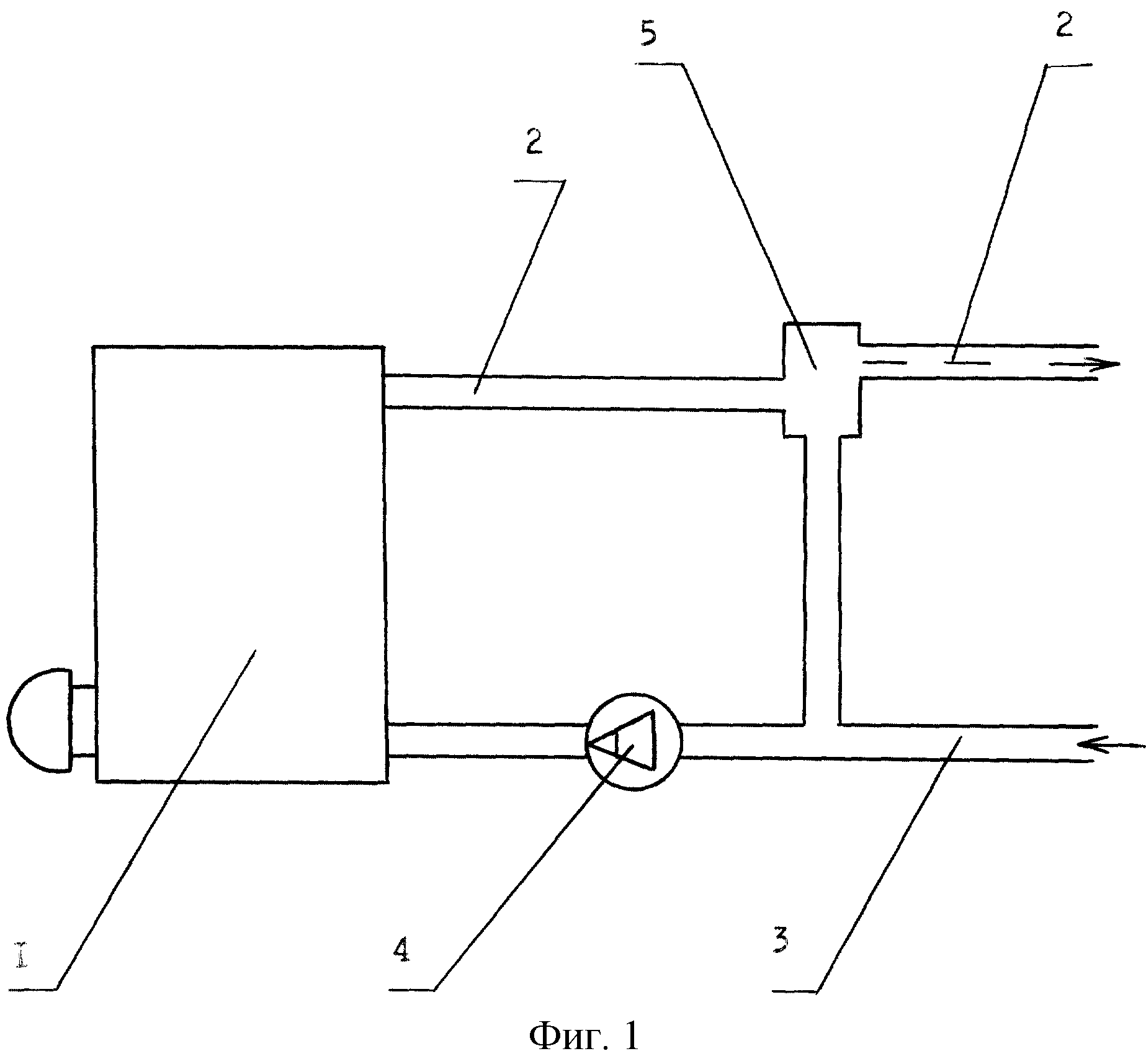

Изобретение относится к водяным системам отопления с принудительной циркуляцией теплоносителя в автономных системах отопления и горячего водоснабжения и может быть использовано для обогрева внутренних объемов зданий. Отопительная система содержит котел, соединенный с подающей и обратной линиями системы отопления, циркуляционный насос, автоматический термостатический трехходовой кран, состоящий из цилиндрического корпуса с тремя патрубками, а внутри корпуса установлен термостат с помощью втулки, съемной крышки и прокладки, причем патрубки установлены в цилиндрических частях корпуса на разных высотах, а патрубок перепускной - в донной части корпуса и соединен с обратной линией системы отопления, при этом патрубок, установленный в нижней части цилиндрического корпуса, соединен с патрубком, установленным в верхней части, и с подающей и обратной линиями системы отопления посредством термостата. Техническим результатом является упрощение конструкции и удешевление стоимости теплоэнергии. 2 ил.
|
