| СМЕСИТЕЛЬ |  |
Номер публикации патента: 2172882 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K011/16 | | Аналоги изобретения: | Паспорт и инструкция по монтажу смесителя Тип См-ВУДРНШлр-15, ГОСТ 25809-96. RU 2117844 С1, 20.08.1998. GB 1122391 A, 07.08.1968. US 4080992 A, 28.03.1978. US 4957137 A, 18.09.1990. DE 1208577 A, 05.01.1996. DE 2433455 А1, 22.01.1976. EP 0061563 А1, 06.10.1982. WO 92/07209 А1, 30.04.1992. |
| Имя заявителя: | Открытое акционерное общество "Санлит" | | Изобретатели: | Беляков С.Н.
Внукова Н.А.
Зайцев Б.И.
Крылов Е.Е.
Семченков В.П.
Сергеев Ю.В.
Сидоров А.В.
Шиш В.Г. | | Патентообладатели: | Открытое акционерное общество "Санлит" |
Реферат | |

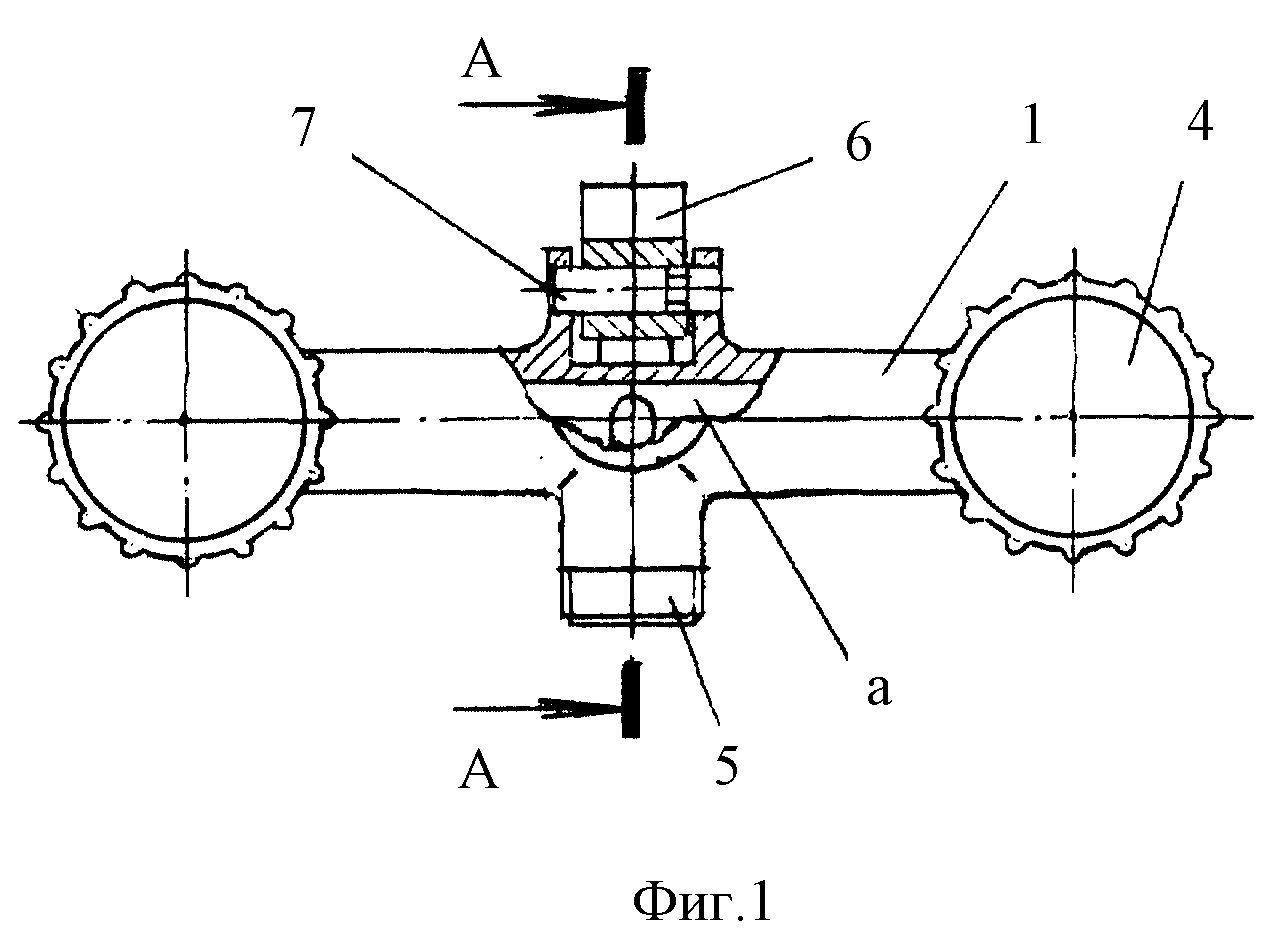

Изобретение относится к трубопроводной арматуре, в частности к смесительным устройствам, предназначенным для смешивания в различном соотношении горячей и холодной воды. Смеситель содержит полый корпус с впускными патрубками (ВП) для холодной и горячей воды. Соосно каждому ВП в корпусе выполнен присоединительный элемент для вентильной головки. Между ВП в корпусе образована смесительная камера. Камера сообщена через клапанный распределитель с выпускными отверстиями для присоединения соответственно душа или щетки и излива. Упомянутый распределитель включает запорные органы (ЗО) с уплотнением и нажимной элемент, подвижно соединенный с хвостовиком ЗО. Нажимной элемент выполнен в виде балансира с горизонтальной осью, размещенного в углублении, выполненном в корпусе. Снизу балансира выполнены коробчатые направляющие. В корпусе симметрично относительно оси балансира выполнены два сквозных вертикально расположенных канала, каждый с седлом. В каждом канале с возможностью продольного перемещения установлен ЗО с уплотнением, который подвижно соединен с балансиром посредством своего хвостовика. Последний размещен в коробчатой направляющей балансира. Упомянутые каналы конструктивно совмещены с выпускными отверстиями. Изобретение обеспечивает повышение надежности смесителя и одновременно позволяет уменьшить стоимость изготовления, а также уменьшить трудоемкость обслуживания при его эксплуатации. 6 з.п.ф-лы, 5 ил.
|
