КРАН ШАРОВОЙ

Номер публикации патента: 2465504

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011117253/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16K005/06   E21B034/06
Аналоги изобретения: КУТЕПОВ А.И. и др. Справочник-каталог по оборудованию и инструменту для предупреждения и ликвидации фонтанов. - М.: Недра, 1981, с.38, рис.1, 19. RU 81991 U1, 10.04.2009. SU 1675605 A1, 07.09.1991. SU 1536133 A1, 15.01.1990. US 3552717 A, 05.01.1971. US 3993136 A, 23.11.1976.

Имя заявителя: Закрытое акционерное общество "Научно-производственное предприятие "СибБурМаш" (RU)
Изобретатели: Легостаев Андрей Михайлович (RU)
Хайруллин Булат Юсупович (RU)
Патентообладатели: Закрытое акционерное общество "Научно-производственное предприятие "СибБурМаш" (RU)

Реферат

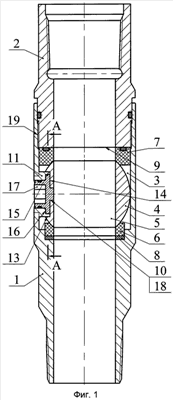

Изобретение относится к оборудованию для герметизации внутреннего канала спускаемых труб при бурении скважин, их эксплуатации и ремонте. Кран шаровой содержит корпус из нижней ниппельной и верхней муфтовой частей, соединенных между собой цилиндрической резьбой. В расточке нижней ниппельной части корпуса с возможностью вращения установлен шар с центральным отверстием. Соосно шару в нижней ниппельной части корпуса размещен с возможностью вращения шпиндель в виде ступенчатой втулки. На боковой поверхности шара со стороны шпинделя симметрично диаметральной плоскости и перпендикулярно центральному отверстию шара выполнен продольный паз. На внутреннем торце шпинделя выполнен выступ, который взаимодействует с упомянутым продольным пазом. Верхнее и нижнее седла взаимодействуют с шаром. В расточке корпуса установлен упругодеформируемый элемент поджима седел к шару в виде кольца из эластомера. В стенке нижней ниппельной части корпуса соосно шару закреплен ограничитель поворота шара. Этот ограничитель выполнен в виде кольца с выступом на внешней поверхности, боковые грани которого взаимно перпендикулярны. Ось симметрии его боковых граней расположена под углом 45° к продольной оси корпуса и направлена вниз. Шпиндель размещен в расточке ограничителя поворота шара. На боковой поверхности шара со стороны шпинделя над продольным пазом выполнена выборка. Боковые грани выборки параллельны и осесимметричны продольному пазу шара и при повороте шара на 90° взаимодействуют с боковыми гранями ограничителя поворота шара. Изобретение направлено на повышение надежности и безопасности работы крана, а также на расширение его эксплуатационных возможностей. 6 ил.
