ШТУЦЕР ДИСКРЕТНЫЙ

Номер публикации патента: 2175380

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000106594/03		Получить полное описание патента

Реферат

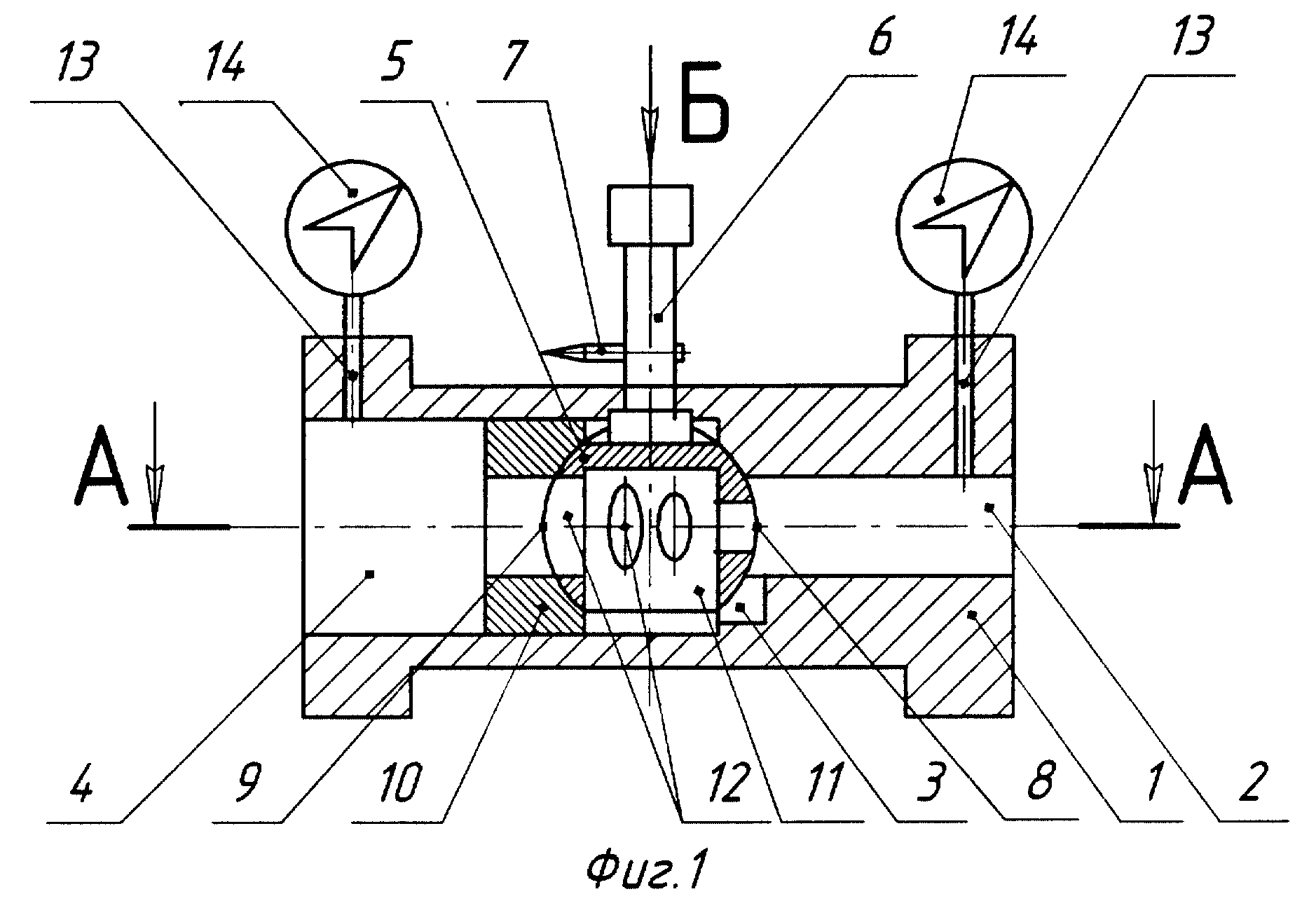

Изобретение относится к нефтегазодобывающей промышленности, а именно к регулирующей арматуре при добыче нефти и газа, и может быть использовано в других областях техники для дискретного регулирования потока жидкости и газа. Штуцер имеет корпус с цилиндрической проточкой, в котором размещен шаровой затвор с седлом и муфтой. Цилиндрическая проточка штуцера выполнена со ступенями большого и меньшего диаметра. Ступень меньшего диаметра находится в соприкосновении с шаровым затвором с противоположной стороны от седла и имеет полость размером не меньше площади отверстия седла. Затвор имеет глухое отверстие вдоль оси муфты диаметром, большим или равным диаметру отверстия седла, из которого отверстия затвора в плоскости, перпендикулярной его оси, выполнены отверстия различной величины, выходящие на наружную поверхность затвора так, что расстояние между ними не меньше диаметра отверстия седла. На муфте установлена стрелка, размещенная напротив деления, выполненного на корпусе, с обозначением размера отверстия, установленного напротив отверстия седла. В корпусе выполнены сквозные отверстия, соединяющие наружную поверхность корпуса со ступенями меньшего и большего диаметра соответственно. Штуцер дискретный обеспечивает надежное дискретное регулирование потока жидкости или газа на заданную величину изменением производительности истечения за счет смены размера отверстий, которые запланированы и внесены в конструктивное исполнение. 3 ил.
