RU 2320911 C2, 27.03.2008. RU 2280800 C1, 27.07.2006. RU 2007652 С1, 15.02.1994. DE 3600883 А1, 23.07.1987. ЕР 1994309 А1, 26.11.2008. US 3495625 А, 17.02.1970.
Имя заявителя:
Вакалов Александр Алексеевич (RU)
Изобретатели:
Вакалов Александр Алексеевич (RU)
Патентообладатели:
Вакалов Александр Алексеевич (RU)
Реферат

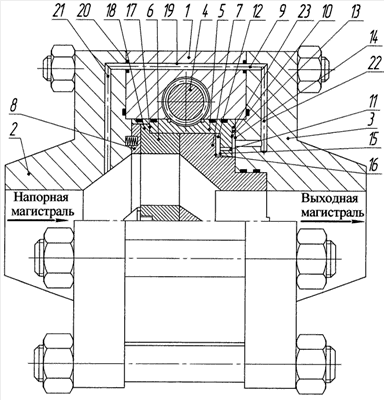

Изобретение относится к трубопроводной запорно-регулирующей арматуре. Дроссель регулируемый прямоточный многопроходный содержит корпус, входную и выходную торцовые крышки, соответственно соединенные с напорной и выходной магистралями, поворотное колесо с приводом, запорно-регулирующие диски с взаимно притертыми торцами и проходными отверстиями. Один диск неподвижно установлен относительно выходной крышки и корпуса. Другой - подвижно с возможностью поворота вместе с поворотным колесом. Внутренняя расточка поворотного колеса, в которой расположены диски, со стороны напорной магистрали выполнена с кольцевым уступом. Последний взаимодействует с фланцем поворотного диска. Между торцом входной крышки и торцом подвижного диска установлен нажимной элемент в виде подпружиненного кольца. Разгрузочная полость, выполненная между внутренним торцом выходной крышки и наружным торцом поворотного колеса, соединена каналом с компенсационной полостью, выполненной между внутренним торцом поворотного колеса и торцом неподвижного диска. Канал выполнен в виде отверстий в поворотном колесе со стороны выходной крышки. Поворотное колесо со стороны выходной крышки выполнено с кольцевым уступом. Изобретение обеспечивает повышение эксплуатационной надежности дросселя. 1 з.п. ф-лы, 1 ил.
