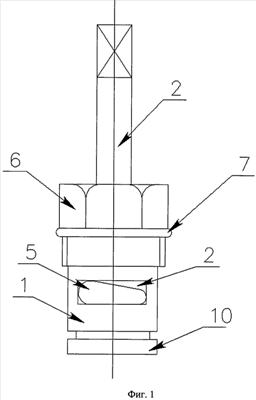

ВЕНТИЛЬНАЯ ГОЛОВКА

Номер публикации патента: 2434170

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010115956/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16K003/08
Аналоги изобретения: RU 2242659 C1, 20.12.2004. RU 2183781 C2, 20.06.2002. RU 2230963 C2, 20.06.2004. FR 2616875 A1, 23.12.1988. US 3677516 A, 18.07.1972. DE 4212236 A1, 14.10.1993.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Российский университет дружбы народов" (РУДН) (RU)
Изобретатели: Свинцов Александр Петрович (RU)
Мукарзель Сергей Асаадович (RU)
Глебов Евгений Александрович (RU)
Шубин Андрей Михайлович (RU)
Щесняк Леонид Евгеньевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Российский университет дружбы народов" (РУДН) (RU)

Реферат


Изобретение относится к водоразборной санитарно-технической арматуре и может быть использовано в системах внутренних водопроводов зданий. Вентильная головка содержит корпус с наружной резьбой, контргайкой, уплотнительным кольцом и выполненным ниже резьбы в трубчатой стенке перепускным окном шириной 180° по окружности. В корпусе размещен шток с перепускным отверстием в трубчатой стенке и уплотнительными кольцами. Он жестко связан с помощью водила с подвижной керамической шайбой, с проходным отверстием, установленной в его торцевой части. В торцевой части корпуса установлена неподвижная керамическая шайба с проходным отверстием и уплотнительная втулка. Проходное отверстие в неподвижной шайбе запорной пары выполнено в виде полукруга, центр которого смещен с центра шайбы. Проходное отверстие в подвижной шайбе выполнено в виде криволинейной фигуры, ориентированной более узкой частью в сторону открытия. Улучшение регулирующей способности достигается за счет плавного изменения сечения проходного отверстия в шайбах запорной пары. Это позволяет получить линейное изменение расхода среды в зависимости от открытия проходного отверстия запорной пары и перепускного отверстия в штоке. 1 з.п. ф-лы, 5 ил.
