RU 2229647 С2, 27.05.2004. SU 509745 A1, 05.04.1976. SU 1222206 A3, 30.03.1986. FR 86496 E, 11.05.1966. FR 2755209 A1, 30.04.1998. US 4699350 A, 13.10.1987.
Имя заявителя:
Общество с ограниченной ответственностью Научно-производственная фирма "МКТ-АСДМ" (RU)
Изобретатели:
Заславский Геннадий Александрович (RU) Караев Рашид Михайлович (RU) Рязанов Вячеслав Алексеевич (RU) Шанаурин Анатолий Леонтьевич (RU) Чиняев Ильгиз Рашитович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-производственная фирма "МКТ-АСДМ" (RU)
Реферат

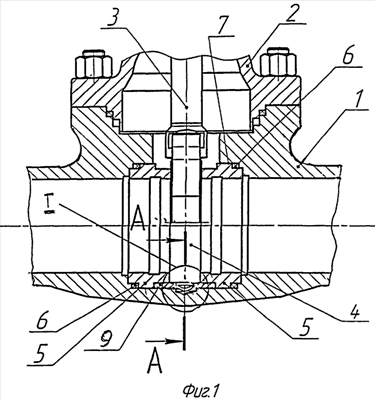

Изобретение относится к машиностроению, а именно к арматуростроению, и может быть использовано в качестве запорной арматуры в различных отраслях промышленности, таких как нефтегазодобывающая, нефтегазоперерабатывающая и др. Задвижка содержит корпус 1, крышку 2, шпиндель 3, управляющий запорным органом-шибером 4. Шибер 4 расположен между подпружиненными относительно корпуса 1 кольцевыми седлами 5, установленными в расточке 7 корпуса 1 и зафиксированными распоркой 9 со стороны дна корпуса 1. Распорка 9 выполнена конгруэнтной к поверхности расточки 7 с глухим центральным отверстием 10, совпадающим при установке с засверловкой 8, выполненной в центре дна корпуса 1, в которую вдавливается дно глухого отверстия 10 распорки 9. Изобретение направлено на создание задвижки запорной, обладающей более высокой степенью ремонтопригодности. 1 з.п. ф-лы, 3 ил.
