RU 2298127 C1, 27.04.2007. RU 2200265 C1, 10.03.2003. RU 2296261 C2, 27.03.2007. RU 2250407 C2, 20.04.2005. US 5525047 A, 11.06.1996. DE 3730896 A1, 30.03.1989. FR 77939 E, 11.05.1962.
Имя заявителя:
Бородко Александр Евгеньевич (RU), Бородко Евгений Евгеньевич (RU), Кулдышев Александр Константинович (RU), Пронин Игорь Константинович (RU)
Изобретатели:
Евсиков Владимир Евсеевич (RU)
Патентообладатели:
Бородко Александр Евгеньевич (RU) Бородко Евгений Евгеньевич (RU) Кулдышев Александр Константинович (RU) Пронин Игорь Константинович (RU)
Реферат

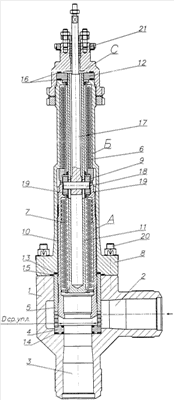

Изобретение относится к трубопроводной арматуре и предназначено для управления потоком рабочей среды в трубопроводах преимущественно высокого давления при больших расходах рабочей среды. Клапан содержит корпус с входным и выходным отверстиями, седло клапана, цилиндрический вкладыш с отверстиями, выемную часть. Последняя состоит из двух одинаковых сильфонов, коаксиально установленных относительно корпуса выемной части и последовательно друг за другом, герметично соединенных между собой резьбовой втулкой через концевые детали сильфонов, одна из которых является плунжером с уплотнительной поверхностью. С целью создания конструкции клапана с расширенными режимами и параметрами работы с высокой надежностью при всех условиях работы вкладыш установлен между корпусом выемной части и седлом, обеспечивая осевое направление плунжера при его перемещении по внутренней цилиндрической поверхности вкладыша. Заглушка выполнена в виде удлиненного стакана, установленного коаксиально внутри сильфонов. Верхний конец стакана неподвижно соединен с установленным фланцем, который в свою очередь герметично соединен с корпусом выемной части. Неподвижное соединение конца штока привода с резьбовой втулкой обеспечивается соединительным элементом, для перемещения которого в стакане выполнены пазы. Длина пазов больше рабочего хода плунжера. 1 ил.
