SU 1663297 A1, 15.07.1991. RU 2109192 C1, 20.04.1998. US 3787022 A, 22.01.1974. US 4513948 A, 30.04.1985. WO 97/28390 A1, 07.08.1997. EP 1046842 A1, 25.10.2000. JP 62283270 A, 09.12.1987.
Имя заявителя:
Зорин Сергей Николаевич (RU)
Изобретатели:
Зорин Сергей Николаевич (RU)
Патентообладатели:
Зорин Сергей Николаевич (RU)
Реферат

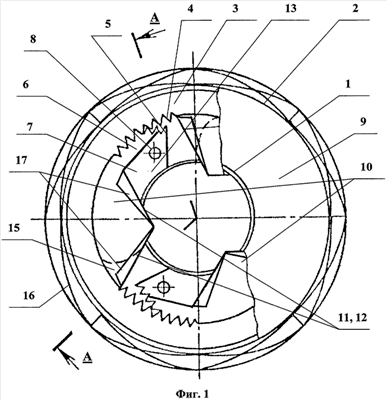

Группа изобретений относится к арматуростроению и предназначена для регулирования расхода транспортируемой по трубопроводу жидкостной или газовой среды. Регулирующий лепестковый клапан содержит цилиндрический корпус с диаметром, превышающим диаметр трубопровода. В корпусе на осях, параллельных оси трубопровода, установлены поворотные, кинематически связанные с электромагнитным приводом лепестки запорного органа. Каждый лепесток имеет секторную рабочую зону, приводную часть с зубчатой поверхностью и пазы на поверхности секторной зоны и поверхности приводной части. Упомянутые пазы выполнены на противолежащих плоскостях с возможностью захода в них секторной зоны или приводной части сопряженных лепестков. Хотя бы на одной из боковых радиальных плоскостей секторной зоны каждого лепестка выполнена направляющая расточка. Последняя имеет форму лопатки с выборкой переменной глубины по одному из ребер секторной зоны со стороны входящего потока регулируемой среды и с углублением к периферии секторной зоны лепестка. Имеется конструктивный вариант выполнения регулирующего лепесткового клапана. Группа изобретений направлена на повышение надежности работы клапана за счет предотвращения воздействия на стенки трубопровода турбулентного потока, путем формирования центрированного потока и уменьшения его турбулентности в зоне регулирования. 2 н.п. ф-лы, 7 ил.
