УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ КАНАЛА

Номер публикации патента: 2182995

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000116433/06		Получить полное описание патента

Реферат

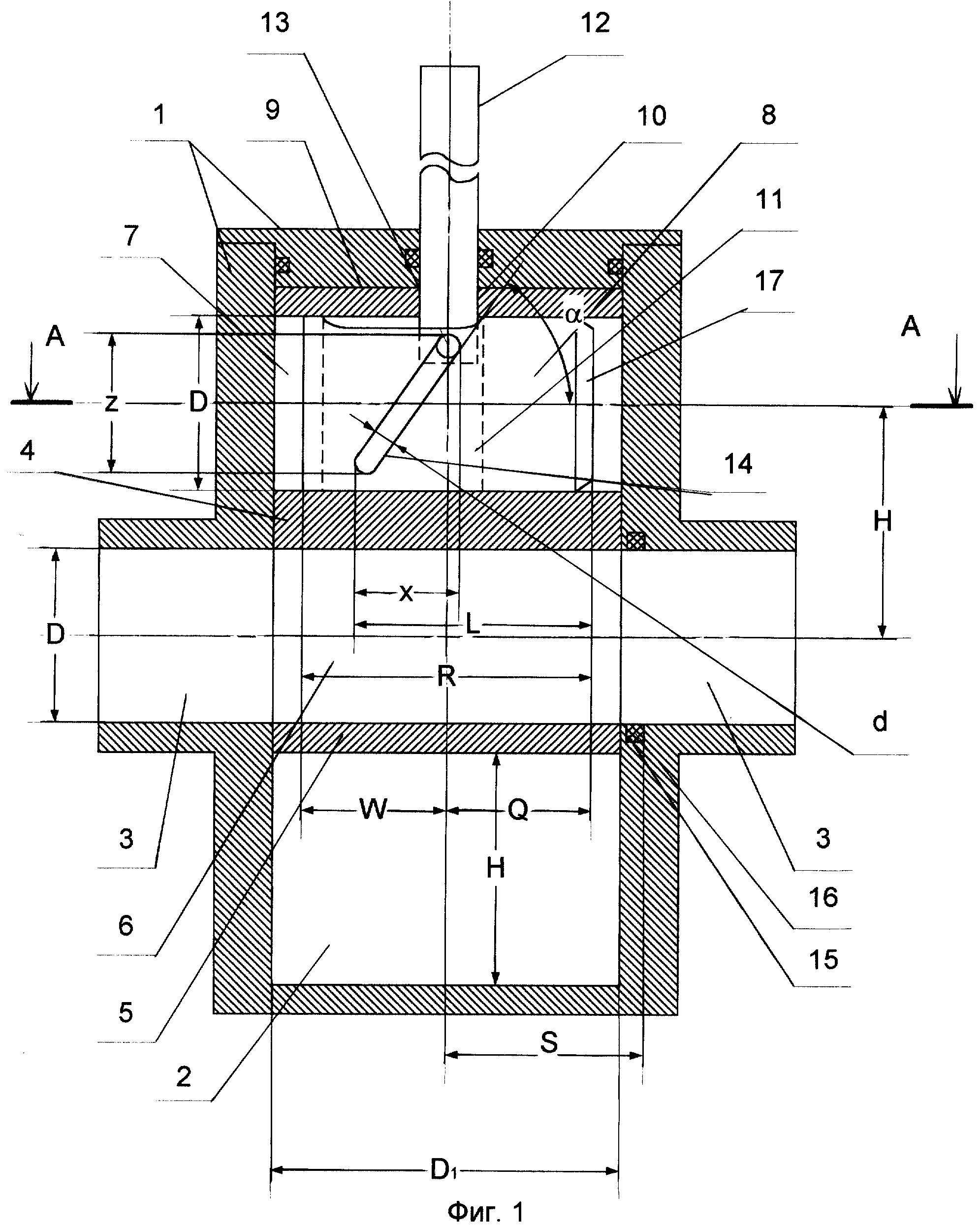

Изобретение предназначено для использования в гидравлических агрегатах и системах изделий авиационной и ракетной техники, а также в других областях техники. Устройство для перекрытия канала содержит корпус с цилиндрической полостью диаметром D1 и перпендикулярно пересекающим ее осесимметричным каналом. Запорный орган в виде контактирующего с ней по своей наружной поверхности цилиндрического ползуна. Запорный орган установлен в полости с возможностью возвратно-поступательного движения на величину Н в перпендикулярном оси осесимметричного канала направлении, перекрытия осесимметричного канала в одном из своих крайних положений и сообщения разделенных полостью частей осесимметричного канала в другом крайнем положении посредством перепускного отверстия диаметром D в нем. Приводной шток, связанный с запорным органом, установлен с возможностью перемещения параллельно запорному органу на величину h. При этом ось цилиндрического ползуна пересечена с осью перепускного отверстия. Ось перепускного отверстия параллельна оси осесимметричного канала. Радиальное уплотнение размещено в канавке на цилиндрической поверхности одной из частей осесимметричного канала. В ползуне выполнено параллельное перепускному дополнительное отверстие диаметра D. Ось этого отверстия размещена на расстоянии Н от оси перепускного отверстия и пересечена с осью ползуна. В дополнительном отверстии установлен контактирующий с ним по своей наружной поверхности цилиндрический плунжер с возможностью возвратно-поступательного движения относительно дополнительного отверстия. При этом в ползуне между дополнительным отверстием и ближайшим к нему торцом ползуна также выполнено соосное ему цилиндрическое отверстие. В плунжере выполнен сквозной паз. Стенки этого паза параллельны оси ползуна. В цилиндрическом отверстии и пазе размещен приводной шток. В последнем неподвижно установлен перпендикулярно осям плунжера и штока штифт диаметром d. В боковых стенках паза выполнены перпендикулярные им наклонные под углом α по отношению к оси плунжера параллельные друг другу прорези шириной d со скругленными краями и размерами z и х в направлениях оси штока и оси плунжера соответственно. Прорези выполнены с возможностью охвата выступающих из штока концов штифта. Причем канавка с размещенным в ней радиальным уплотнением выполнена на цилиндрической поверхности диаметром D, ближайшей к наиболее удаленным от перепускного отверстия краям прорезей части осесимметричного канала. Дальний от оси полости торец канавки удален от нее на расстояние S. Конец плунжера, максимально удаленный от ближайших к перепускному отверстию краев прорезей на величину L, снабжен заходной фаской длиной f и минимальным диаметром D0. Ползун снабжен фиксатором углового положения по отношению к цилиндрической полости. Изобретение позволяет упростить конструкцию устройства и повысить его надежность. 4 ил.
