ВЕНТИЛЬНАЯ ГОЛОВКА САНТЕХНИЧЕСКОЙ АРМАТУРЫ

Номер публикации патента: 2162180

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99126798/06		Получить полное описание патента

Реферат

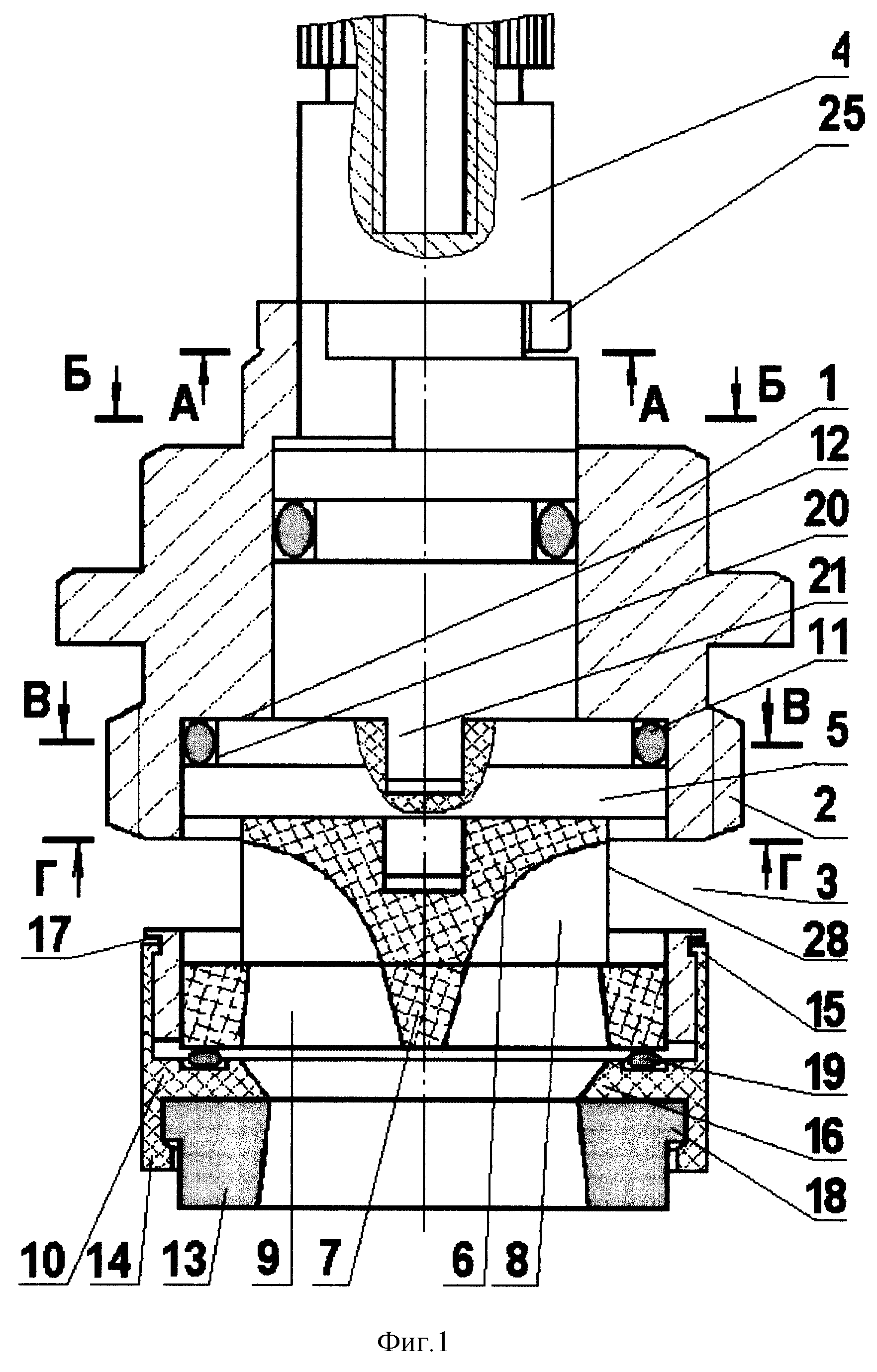

Изобретение относится к сантехническому оборудованию и предназначено для использования в сетях водоснабжения при возникновении необходимости перекрытия потоков жидкой рабочей среды. Вентильная головка включает полый цилиндрический корпус с наружной резьбой для закрепления в посадочном месте арматуры. Ниже резьбы выполнены окна для прохода жидкой среды. В полости корпуса установлен приводной поворотный шток. На нижнем его конце установлено водило. Под водилом расположены два плотно прилегающих друг к другу керамических диска с проходными каналами. Один из дисков взаимодействует с водилом. Другой диск закреплен неподвижно. В верхней части корпуса расположены стопорный элемент для фиксации осевого перемещения штока и сегментный упор для ограничения его угла поворота. На корпусе в нижней его части укреплена опорно-упорная футорка. Между водилом и стенкой корпуса установлен уплотнительный элемент. Стопорный элемент для фиксации штока от осевого перемещения выполнен заодно с корпусом. В полости корпуса выполнен кольцевой уступ. Водило размещено с возможностью опоры на кольцевой уступ. Резиновая уплотнительная прокладка контактирует с седлом посадочного места и размещена в опорно-упорной футорке. Изобретение обеспечивает повышение коэффициента использования материала при изготовлении деталей вентильной головки и снижение ее себестоимости. 9 з.п. ф-лы, 5 ил.
