RU 2105217 С1, 20.02.1998. RU 101761 U1, 27.01.2011. SU 1566152 A1, 23.05.1990. SU 815394 A1, 23.01.1981. GB 791945 A, 12.03.1958. US 5249773 A, 05.10.1993. DE 102006044996 A1, 03.04.2008.
Имя заявителя:
Общество с ограниченной ответственностью "Некст Трейд" (RU)
Изобретатели:
Зилевич Наталья Борисовна (RU) Тищенко Виталий Валерьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Некст Трейд" (RU)
Реферат

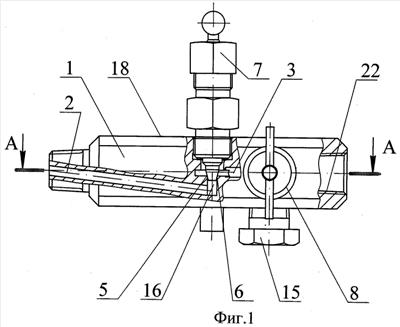

Изобретение относится к арматуростроению и предназначено для использования при разработке устройств для систем перекрытия и сброса давления в коммуникациях. Способ применения игольчатого вентиля содержит корпус с входным и дренажным каналами. Последние соединены между собой ступенчатым каналом. В корпусе установлены основной и дренажный запорные органы. Основной запорный орган установлен с возможностью взаимодействия с седлом, образованным кромкой ступенчатого канала. Дренажный канал имеет ответвления. Выход каждого из ответвлений выполнен в виде конусного резьбового отверстия. Дренажный запорный орган размещен предпочтительно во втулке. Последняя установлена в одном из отверстий и выполнена с седлом. В других отверстиях установлены с возможностью их перестановки преимущественно заглушка и предпочтительно средство для измерения давления, преимущественно манометр. Способ заключается в подстыковке указанного вентиля к системе, находящейся под давлением, отведении запорного органа от седла с образованием зазора, через который система подсоединяется к манометру, измерении давления в системе при помощи манометра с последующим закрытием запорного органа и открытием дренажного вентиля для сброса давления из полости манометра. После сброса давления дренажный вентиль закрывают. Выходную часть входного канала выполняют состоящей, как минимум, из двух сопряженных между собой каналов. Входные части этих каналов выполняют профилированными в виде ступенчатого канала и соединяют между собой. Выходные части этих каналов располагают преимущественно на смежных поверхностях корпуса вентиля, предпочтительно перпендикулярных. Как минимум, в одной, предпочтительно в каждой, выходной части указанных каналов устанавливают дополнительный запорный орган, предпочтительно идентичный основному. Подачу давления в полость манометра производят путем открытия одного из запорных органов - основного или дополнительного. При этом неиспользуемый запорный орган - дополнительный или основной - держат открытым. Изобретение направлено на расширение функциональных возможностей вентиля и на повышение надежности его работы. 4 з.п. ф-лы, 3 ил.
