ЕР 1870620 А1, 26.12.2007. RU 2227236 C2, 20.04.2004. RU 1712719 А1, 15.02.1992. SU 1006839 А1, 23.03.1983. RU 2162182 C1, 20.01.2001. SU 122376 А1, 01.01.1959. FR 2526116 А1, 04.11.1983.
Имя заявителя:
Федеральное государственное унитарное предприятие "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МАШИНОСТРОЕНИЯ" (ФГУП "НИИМаш") (RU)
Изобретатели:
Казанкин Филипп Андреевич (RU) Кутуев Рашит Хурматович (RU) Маньков Александр Анатольевич (RU) Перфильев Валентин Максимович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МАШИНОСТРОЕНИЯ" (ФГУП "НИИМаш") (RU)
Реферат

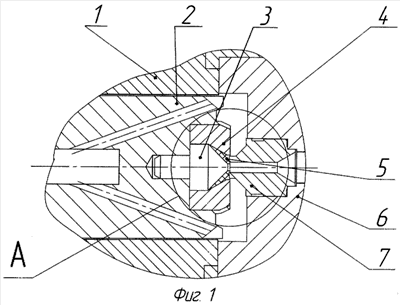

Изобретение относится к области клапанных кплотнений, преимущественно к электромагнитным клапанам высокого давления. Клапанное уплотнение содержит фторопластовый кольцевой вкладыш. Вкладыш деформируется при заделке между двумя коническими поверхностями штока и обоймы уплотнительного узла, пересекающимися между собой со стороны, удаленной от плоскости седла. Небольшой участок кольцевого вкладыша сформован между штоком и обоймой, в районе поверхности, контактирующей с седлом, имеет снаружи и внутри цилиндрическую форму, поверхности которых и седло образуют радиальные зазоры. Уплотняющая поверхность седла выполнена конической с углом в основании, близким к 0°, и с кольцевым выступом на меньшем диаметре. Технический результат: стабилизация хода клапана и его гидравлических характеристик. 2 н. и 3 з.п. ф-лы, 3 ил.
