WO 02086361 A1, 31.10.2002. SU 477273 A1, 15.07.1975. GB 2050157 A, 07.01.1981. US 6116571 A, 12.09.2000. US 5529281 A, 25.06.1996. US 6412750 B1 02.07.2002. DE 896140 C, 09.11.1953.
Имя заявителя:
Общество с ограниченной ответственностью Научно-производственное предприятие "Технопроект" (RU)
Изобретатели:
Черников Владислав Сергеевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-производственное предприятие "Технопроект" (RU)
Реферат

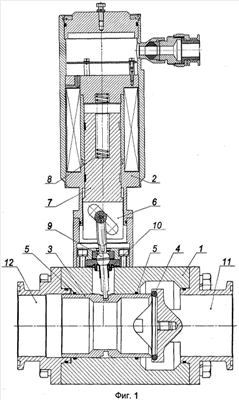

Изобретение относится к арматуростроению и предназначено для управления потоками жидких и газообразных сред в трубопроводах. Клапан электромагнитный содержит корпус с проточной частью, входной и выходной патрубки, подвижный управляющий элемент в виде трубы с седлом, уплотнительный элемент, расположенные на одной оси, электромагнитный привод, якорь, совершающий возвратно-поступательное движение, возвратную пружину. Связь якоря с управляющим элементом выполнена посредством последовательно связанных между собой клином и двуплечим рычагом с возможностью перемещения управляющего элемента к уплотнительному элементу и обратно. Одно плечо двуплечего рычага, электромагнитный привод, клин, якорь, возвратная пружина помимо управляющего элемента отделены от проточной части корпуса клапана посредством разобщительного элемента. Изобретение направлено на повышение надежности функционирования клапана электромагнитного при управлении потоками рабочих сред со значительным содержанием инородных включений, в том числе магнитных, и на повышение его ремонтопригодности. 1 з.п. ф-лы, 2 ил.
