RU 2146782 C1, 20.03.2000. RU 28085 U1, 10.11.2007. FR 2606484 A1, 13.05.1988. DE 3815404 A1, 16.11.1989. JP 9280385 A, 28.10.1997. JP 2001041328 A, 13.12.2001. CN 2142904 Y, 29.09.1993.
Имя заявителя:
Открытое акционерное общество "Конструкторское бюро химавтоматики" (RU)
Изобретатели:
Гончарик Николай Иванович (RU) Лоскутов Иван Павлович (RU)
Патентообладатели:
Открытое акционерное общество "Конструкторское бюро химавтоматики" (RU)
Реферат

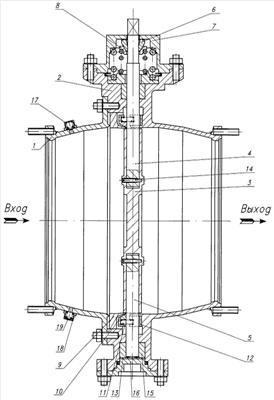

Изобретение относится к области арматуростроения и предназначено для использования в энергетических установках, размещенных на летательных аппаратах, например самолетах. Заслонка содержит патрубок 1, корпус 2 с размещенным в нем седлом, поворотный диск 3, приводной вал 4, уплотнение приводного вала, подшипники, крышки. В поворотном диске 3 по наружной поверхности выполнена сферическая поверхность с двумя отверстиями. Седло выполнено в виде манжеты 9 Г-образного сечения с уплотнительной кромкой. В корпус установлен подпружиненный упор 10 манжеты с конической поверхностью, взаимодействующей с уплотнительной кромкой манжеты 9. На торце патрубка 1 выполнен уплотнительный выступ, взаимодействующий с торцом манжеты 9. На наружной поверхности патрубка 1 установлены два обратных клапана. Изобретение направлено на повышение надежности, на увеличение ресурса работы и на обеспечение плотного запирания заслонки. 6 з.п. ф-лы, 1 ил.
