DE 1252027 В, 12.10.1967. SU 386198 A1, 14.06.1973. DE 1127837 В, 19.04.1962. DE 1262930 В, 14.03.1968. DE 229601 В, 02.01.1911. ГУРЕВИЧ Д.Ф. Трубопроводная арматура. Справочное пособие. - Л.: Машиностроение, 1981, с.127-133, 137, 351.
Имя заявителя:
Ефремов Евгений Юрьевич (UA)
Изобретатели:
Ефремов Евгений Юрьевич (UA)
Патентообладатели:
Ефремов Евгений Юрьевич (UA)
Приоритетные данные:
30.11.2007 UA a200713327
Реферат

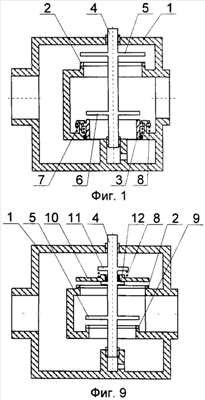

Группа изобретений относится к трубопроводной арматуре, в частности к двухседельным клапанам, и предназначена для использования в различных отраслях народного хозяйства. Двухседельный клапан содержит корпус. В корпусе расположены соосно два седла и взаимодействующий с ними плунжер. Плунжер состоит из шпинделя и двух профилированных тарелок. Одно из седел подпружинено упругими элементами и имеет возможность ограниченного осевого перемещения между корпусом и упором. Имеется конструктивный вариант выполнения двухседельного клапана. В варианте одна тарелка двухседельного клапана подпружинена упругими элементами и имеет возможность ограниченного осевого перемещения между упорами шпинделя. Группа изобретений направлена на обеспечение герметичности сопряжении плунжера с обоими седлами двухседельного клапана одновременно и на обеспечение компенсации изменений линейных размеров деталей клапана при их тепловом расширении. 2 н.п. ф-лы, 16 ил.
