RU 2200265 C1, 10.03.2003. RU 2243434 C1, 27.12.2004. RU 2031291 C1, 20.03.1995. US 4077425 A, 07.03.1978. US 1477722 A, 18.12.1923. FR 2564555 A1, 22.11.1985. EP 0872675 A1, 21.10.1998.
Имя заявителя:
Малина Петр Васильевич (RU), Смаков Артур Жанович (RU)
Изобретатели:
Малина Петр Васильевич (RU) Смаков Артур Жанович (RU)
Патентообладатели:
Малина Петр Васильевич (RU) Смаков Артур Жанович (RU)
Реферат

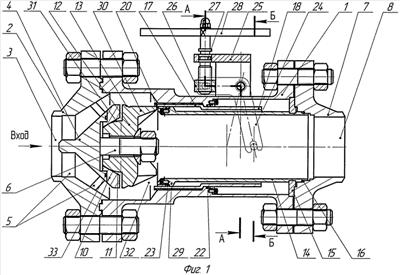

Изобретение относится к трубопроводной арматуре и предназначено для управления потоком рабочей среды в трубопроводных магистралях, преимущественно высокого давления при больших расходах рабочей среды. Клапан содержит корпус с входным и выходным патрубками, внутренним обтекателем с распорками и, по меньшей мере, с одной шпилькой. Имеется вставка с седлом и цилиндрический вкладыш. Между корпусом и вкладышем расположен с возможностью продольного перемещения запорный элемент в виде ступенчатого цилиндра. В меньшей его ступени выполнены симметричные отверстия для элементов управления. На его большей внешней ступени выполнен, по меньшей мере, один кольцевой выступ с прорезями. Меньшая ступень запорного элемента расположена в первом охватывающем кольцевом уплотнительном узле корпуса. Внутри большей ступени запорного элемента расположен охватываемый кольцевой уплотнительный узел. Меньшая ступень запорного элемента контактирует с приводом, расположенным на кронштейне внешней поверхности корпуса. Находящийся внутри запорного элемента вкладыш выполнен в виде трубы с расширенной частью на внешней поверхности, которая выполнена в виде выступа с размещенным уплотнительным узлом. Большая ступень запорного элемента внутренней цилиндрической поверхностью контактирует с закрепленной на шпильке обтекателя вставкой. Седло выполнено в виде усеченного конуса. На торцевых поверхностях вставки со стороны запорного элемента расположены по окружности, по меньшей мере, два конических выступа и сферический сегмент с противоположной стороны. Конические выступы и большая ступень запорного элемента образуют перепускное отверстие. Площадь сечения этого отверстия равна площади входного отверстия. Сферический сегмент контактирует с внутренней конической поверхностью кольца. Кольцо торцевой поверхностью опирается на обтекатель с уплотнительным узлом. Внешний диаметр запорного элемента, контактирующего с охватываемым уплотнительным узлом корпуса, находится по отношению к внутреннему диаметру запорного элемента, контактирующему с обхватывающем уплотнительным узлом, в отношении 0,9-1,1. Изобретение направлено на повышение надежности работы клапана. 5 ил.
