| РЕГУЛИРУЮЩИЙ КЛАПАН |  |
Номер публикации патента: 2183780 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K001/06 F01D017/14 | | Аналоги изобретения: | ТРУХНИЙ А.Д. и др. Атлас конструкций деталей турбин. - М.: МЭИ, 1999, с.145, рис.6.5. SU 1113620 А, 15.09.1984. SU 595568 А, 28.02.1978. GB 2092272 А, 11.08.1982. US 3458170 А, 29.07.1969. FR 2418863 А1, 28.09.1979. DE 3137720 А1, 07.04.1983. ЕР 0075211 А2, 30.03.1983. ЕР 0156672 А1, 02.10.1985. |
| Имя заявителя: | Закрытое акционерное общество "ЭНТЭК" | | Изобретатели: | Симонов Б.П.
Зарянкин А.Е.
Зарянкин В.А. | | Патентообладатели: | Закрытое акционерное общество "ЭНТЭК" |
Реферат | |

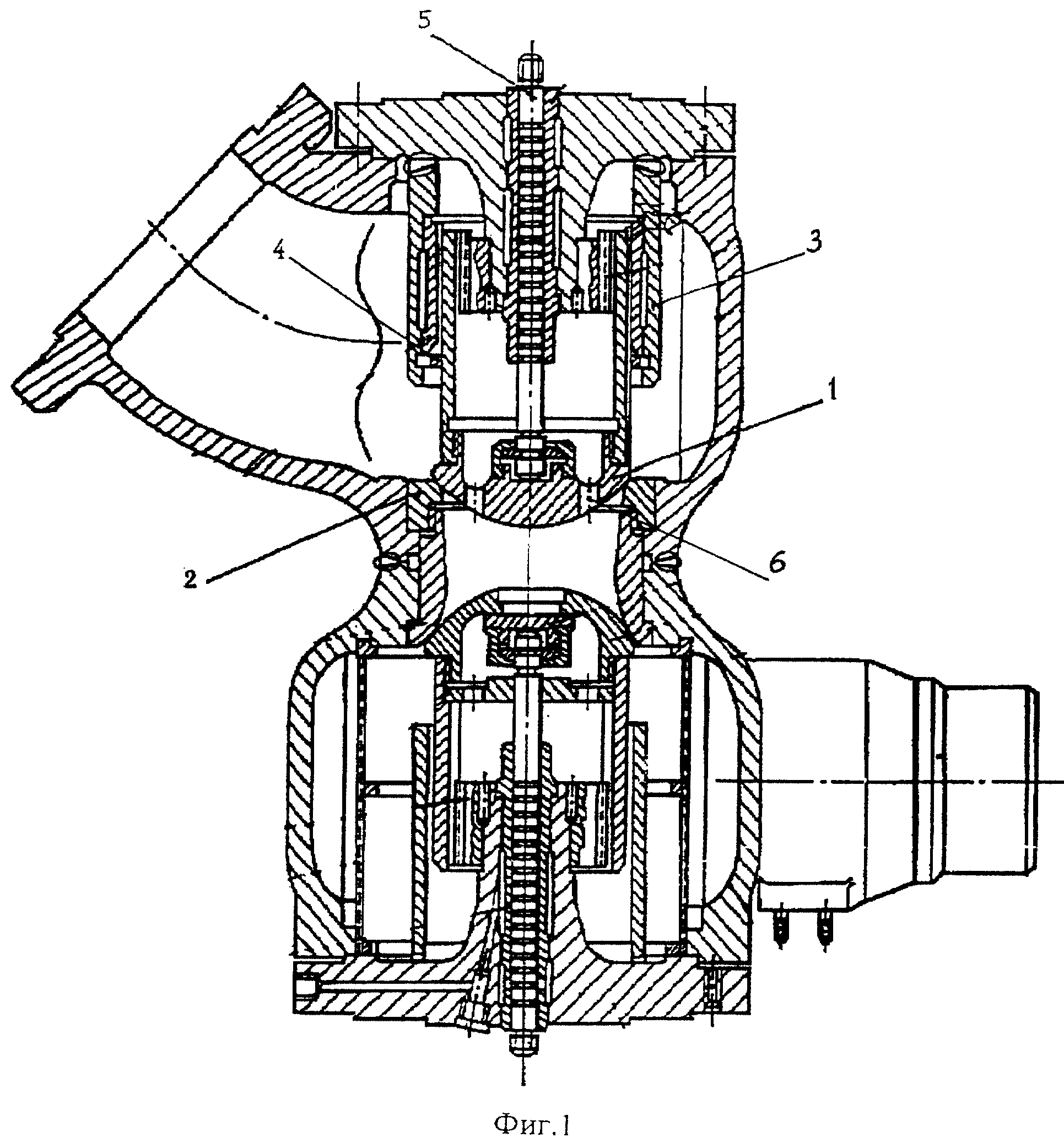

Изобретение относится к области энергетического машиностроения и предназначено для регулирования давления пара на выходе турбины. Регулирующий клапан содержит запорный орган в виде поршня с профилированной торцевой чашей, конфузорно-диффузорное седло с цилиндрическим участком, уплотнительные кольца, шток и внешний цилиндрический стакан. Профилированная торцевая часть поршня совместно с входным участком седла образует осесимметричный клапанный канал и содержит пояс перфорации отверстий. Последние расположены на диаметре, равном (0,7-0,8)•Dn, где Dn - посадочный диаметр клапана. Диаметр отверстий равен 0,04-(0,02+0,05)•Dn с окружным шагом (0,02-0,06)•Dn. На диаметре (0,2-0,5) от посадочного диаметра клапана нормально к поверхности проточены поперечные канавки шириной 1-1,5 мм и глубиной 4-5 мм. Изобретение позволяет снизить пульсации давления в потоке пара, возникающие при образовании струйного течения, снижающие восстановление давления в диффузорной части седла и надежность самого клапана и отрицательно влияющие на работу первой ступени турбины. 2 з.п.ф-лы, 2 ил.
|
