| ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР |  |
Номер публикации патента: 2180065 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K001/226 | | Аналоги изобретения: | SU 376620 A, 05.04.1973. SU 170738 A1, 23.01.1992. SU 1670276 A1, 15.08.1991. GB 2054102 A, 11.02.1981. US 3991974 A, 16.11.1976. FR 2767893 A1, 05.03.1999. DE 3332793 A1, 28.03.1985. EP 0362918 A1, 11.04.1990. WO 83/04430 A1, 22.12.1983. |
| Имя заявителя: | Сербин Виктор Михайлович | | Изобретатели: | Сербин В.М.
Пенкин Н.С.
Копченков В.Г.
Шелудько Г.П.
Соловьев А.А. | | Патентообладатели: | Сербин Виктор Михайлович
Пенкин Николай Семенович
Копченков Вячеслав Григорьевич
Шелудько Геннадий Петрович
Соловьев Александр Александрович |
Реферат | |

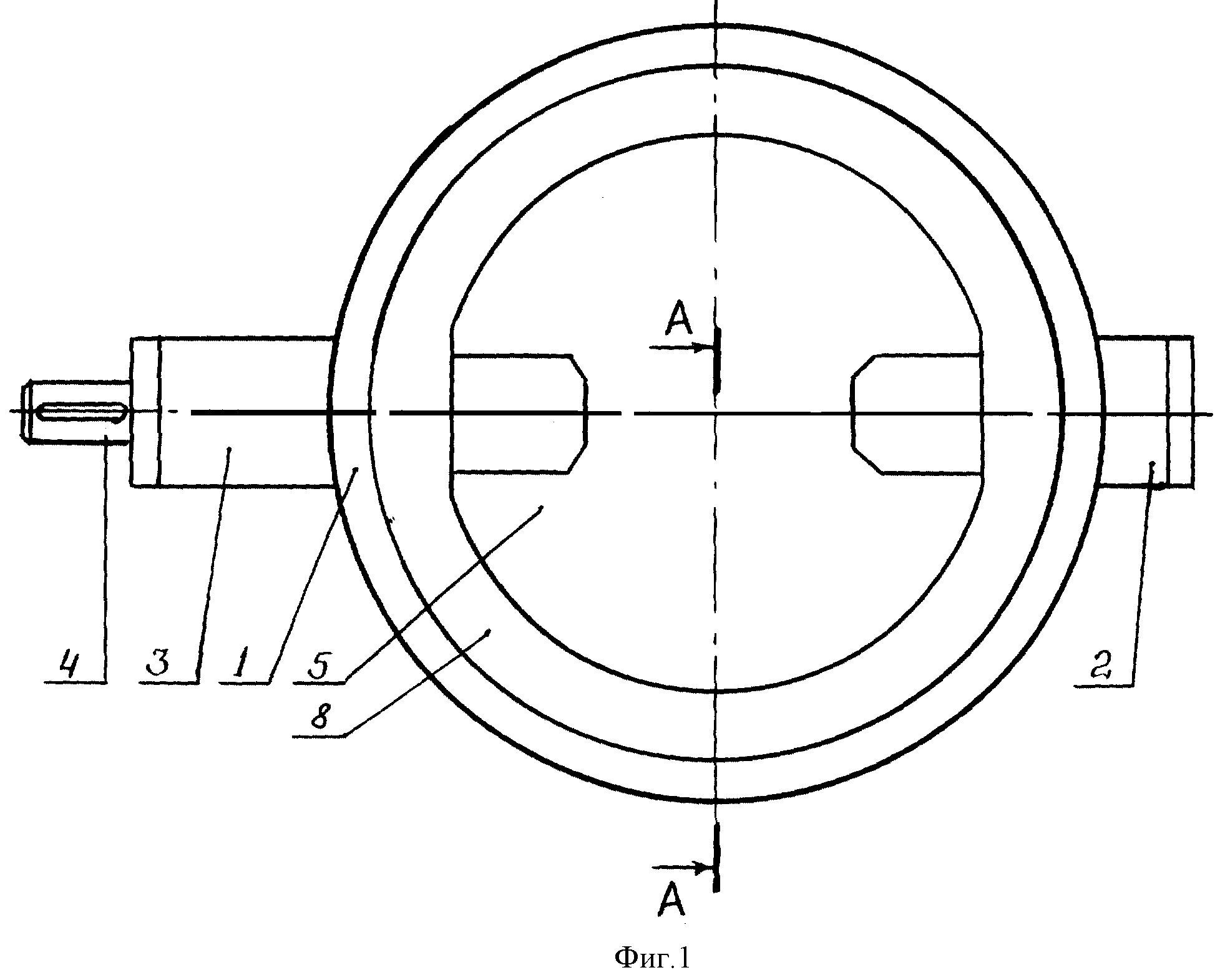

Изобретение относится к запорно-регулировочной арматуре трубопроводов и может быть использовано в горно-обогатительной, химической, энергетической, нефтяной и других отраслях промышленности. Дисковый поворотный затвор состоит из металлического корпуса, установленного в корпусе на поворотном валу запорного органа в виде металлического диска, гуммированного по всей поверхности, включая периметр, резиной с модулем упругости E∂. В корпусе размещено седло, выполненное из резины с модулем упругости Еc. Модуль упругости диска больше модуля упругости седла. Седло установлено в корпусе с образованием кольцевой полости между корпусом и седлом. Кольцевая полость образована выполненной на внутренней поверхности корпуса канавкой, имеющей в поперечном сечении форму сегмента с длиной хорды С больше или равной ширине корпуса затвора В, С≤В, радиусом сегмента Rс, равным Rc= (Dу+2δ)/[2cos(α/2)], и центральным углом α, равным α = 2•arctg[C/(Dу+2δ)], где В - ширина корпуса затвора, С - длина хорды, Dy - диаметр условного прохода затвора, δ - толщина стенки резинового седла, α - центральный угол сегмента, Rc - радиус сегмента, позволит оптимизировать параметры канавки и кольцевой полости. В корпусе выполнено сквозное отверстие для сообщения кольцевой полости с внешней средой. Изобретение позволяет повысить надежность и долговечность дисковых поворотных затворов, а также расширить области их применения. 3 ил.
|
