JP 6178825 A1, 28.06.1994. RU 2149303 C1, 20.05.2000. SU 1456678 A1, 07.02.1989. US 5472008 A1, 05.12.1995.
Имя заявителя:
Открытое акционерное общество "Атомэнергопроект" (RU)
Изобретатели:
Сидоров Александр Стальевич (RU) Недорезов Андрей Борисович (RU) Сидорова Надежда Васильевна (RU) Широков-Брюхов Евгений Фёдорович (RU) Хаустов Иван Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Атомэнергопроект" (RU)
Реферат

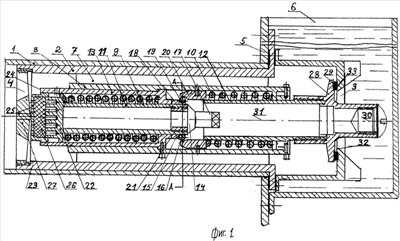

Изобретение относится к области конструирования термоклапанов, которые предназначены для аварийной подачи охлаждающей воды в помещение. Аварийный термоклапан одноразового действия содержит цилиндрообразный корпус. На торцах корпуса выполнены входное и выходное отверстия. В цилиндрообразном корпусе расположены аксиально установленные первый и второй подпружиненные штоки. На конце второго штока закреплена заслонка с прижимной прокладкой для герметичного перекрытия входного отверстия. Фиксатор соединяет между собой прилежащие концы первого и второго штоков. Плавкий предохранитель расположен в перфорированной гильзе, которая смонтирована на стенке выходного отверстия цилиндрообразного корпуса. На свободном конце первого штока установлен поршень с возможностью захода внутрь перфорированной гильзы. Фиксатор состоит из конуса, установленного на конце первого штока, с расположенным на указанном конусе разрезным пружинным кольцом в разведенном положении, упорной втулки для кольца и обечайки. Обечайка укреплена на втором штоке. Кольцо установлено таким образом, что при движении первого штока оно соскальзывает с конуса внутрь обечайки для обеспечения перемещения штоков в одном направлении. Технический результат: повышение безопасности эксплуатации оборудования атомных электростанций, за счет повышения надежной работы предлагаемого термоклапана. 1 з.п. ф-лы, 4 ил.
