DE 10119257 A1, 25.10.2001. RU 2177095 C2, 20.12.2001. US 3711060 A, 16.01.1973. DE 3431289 A1, 06.03.1986. DE 19510530 A1, 26.09.1996. DE 3336224 A1, 05.04.1984. DE 2711412 A1, 21.09.1978. CH 483589 A, 31.12.1969.
Имя заявителя:
Закрытое акционерное общество "Тепловодоэнергосберегающие технологии" (RU)
Изобретатели:
Лузгачев Михаил Васильевич (RU) Денисов Евгений Вячеславович (RU)
Патентообладатели:
Закрытое акционерное общество "Тепловодоэнергосберегающие технологии" (RU)
Реферат

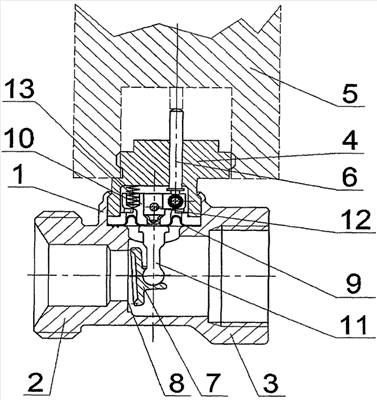

Изобретение относится к регулирующей арматуре и предназначено для использования в качестве термостатического вентиля в отопительных приборах (радиаторах, конвекторах и т.п). Термостатический вентиль содержит расположенный в нежидкостной полости подвижный шток, взаимодействующий с термостатической головкой и пропущенный через фитинг, и клапан, установленный с зазором по отношению к седлу. Ось симметрии подвижного штока совпадает с осью симметрии термостатической головки и фитинга. Нежидкостная полость герметизирована гибкой гофрированной мембраной. Вентиль снабжен усилителем хода в виде рычага, установленного на оси, расположенной в нежидкостной полости. Меньшее плечо рычага взаимодействует с подвижным штоком. Его большее плечо находится под действием пружины и связано с клапаном. Большее плечо рычага пропущено через гофрированную мембрану. Изобретение направлено на повышение точности регулирования расхода теплоносителя термостатическим вентилем за счет исключения влияния давления теплоносителя, а также повышение надежности за счет уменьшения усилий на подвижных элементах как следствие применения для герметизации гибкой гофрированной мембраны. 1 ил.
