РУЧНОЙ ПРИВОД ТРУБОПРОВОДНОЙ АРМАТУРЫ С УКАЗАТЕЛЕМ ПОЛОЖЕНИЯ ЗАПОРНОГО ОРГАНА

Номер публикации патента: 2378557

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2008103598/06

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	F16K037/00
Аналоги изобретения:	RU 65606 U1, 10.08.2007. SU 1234697 A1, 30.05.1986. SU 460407 A, 15.07.1975. US 4411288 A, 25.10.1983. JP 11108240 A, 20.04.1999. JP 2000314456 A, 14.11.2000. JP 2002181225 A (KUBOTA KK), 26.06.2002.

Имя заявителя:	Общество с ограниченной ответственностью "Армтехстрой" (RU)
Изобретатели:	Матвеев Александр Васильевич (RU) Уфимцев Владимир Анатольевич (RU) Шанаурин Анатолий Леонтьевич (RU) Гурьянов Андрей Васильевич (RU)
Патентообладатели:	Общество с ограниченной ответственностью "Армтехстрой" (RU)

Реферат

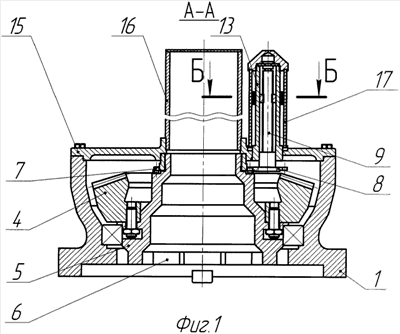

Изобретение относится к области машиностроения и предназначено для использования в качестве привода для трубопроводной запорно-регулирующей арматуры. Ручной привод трубопроводной арматуры с указателем положения запорного органа содержит корпус. В корпусе размещена зубчатая передача. Ведущая шестерня зубчатой передачи связана с маховиком. Ведомая шестерня установлена на трубчатой ступице с кулачковым торцом и с цевочным колесом. Цевочное колесо взаимодействует с шестерней. Шестерня закреплена на винте. Винт перемещает гайку. На гайке закреплен указатель хода. Патрон установлен на крышке параллельно стакану для шпинделя и закрыт прозрачным кожухом. В патроне выполнены две продольные прорези. В прорезях перемещаются радиальные выступы гайки. Выступы гайки соединены с кольцевым охватывающим патрон указателем. Указатель имеет окна для считывания маркировки. Маркировка нанесена на наружной поверхности патрона. Изобретение направлено на увеличение угла обзора указателя положения запорного органа. 1 з.п. ф-лы, 4 ил.
