ВРАЩАЮЩЕЕСЯ УПЛОТНЕНИЕ

Номер публикации патента: 2470207

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009136218/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16J015/447   B64C027/18   F02K003/00
Аналоги изобретения: FR 649065 A, 18.12.1928. DE 975981 С, 03.01.1963. SU 274957 A1, 23.02.1986. US 5641269 A, 24.06.1997. SU 1460431 A1, 23.02.1989. JP 2190676 A, 26.07.1990. МАКАРОВ Г.В. УПЛОТНИТЕЛЬНЫЕ УСТРОЙСТВА. - М.: Машиностроение, 1965, с.128, 129, фиг.112, 113.

Имя заявителя: ДЕ ШАМПО Шарль (FR),
ДЕ ШАМПО Филипп (FR)
Изобретатели: ДЕ ШАМПО Шарль (FR)
ДЕ ШАМПО Филипп (FR)
Патентообладатели: ДЕ ШАМПО Шарль (FR)
ДЕ ШАМПО Филипп (FR)
Приоритетные данные: 07.03.2007 FR 0701653
12.07.2007 FR 0705062

Реферат

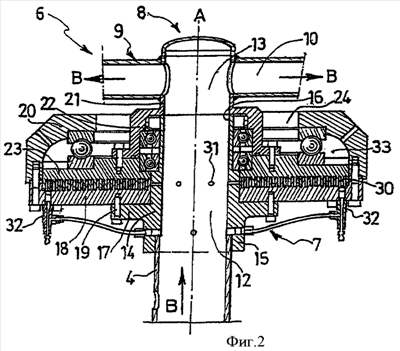

Изобретение относится к узлам устройств, содержащих средства уплотнения. Вращающееся уплотнение состоит из первой и второй частей (7, 8), которые выполнены подвижными друг относительно друга вокруг оси (А) вращения. Каждая из указанных первой и второй подвижных частей (7, 8) имеет зону (30) сопряжения, включающую в себя группу выступающих и полых компонентов взаимодополняющих форм, причем выступающие и полые компоненты одной части (7, 8) сцепляются с выступающими и полыми компонентами другой части (7, 8), образуя смежные декомпрессионные камеры, объем которых увеличивается в направлении от зоны высокого давления к зоне низкого давления. Зоны сопряжения располагаются на расстоянии друг от друга, что исключает трение между ними. Узел может содержать средства всасывания или впрыскивания газа в пространство, ограниченное двумя зонами сопряжения. Зоны сопряжения могут проходить концентрично оси (А) вращения и поперек этой оси или параллельно направлению оси (А) вращения. Указанный узел может использоваться в конструкции несущих винтов вертолетов, приводимых газовыми двигателями, компрессоров, турбин. Достигается снижение потерь газов, увеличивается производительность устройства. 5 н. и 19 з.п. ф-лы, 14 ил.
