US 3537713 А, 03.11.1970. GB 2228224 А, 22.08.1990. SU 1513157 А1, 07.10.1989. DE 19957771 А1, 07.06.2001. SU 658300 А, 25.04.1979. US 4863538 А, 05.09.1989.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
МОН Клод (FR) ВИНЬО Жоэль (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
15.11.2005 FR 05 11577
Реферат

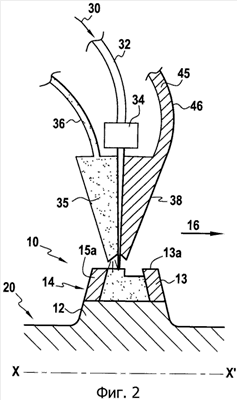

Деталь газотурбинного двигателя, вращающаяся вокруг продольной оси, содержит кольцевой гребешок лабиринтного уплотнения, включающий покрытие из абразивного материала. Гребешок в радиальном направлении имеет высоту, изменяющуюся вдоль его окружности, образуя несколько выступающих частей, высота каждой из которых постепенно увеличивается от промежутка к кромке и постепенно уменьшается от кромки к следующему промежутку. Другое изобретение относится к газотурбинному двигателю, содержащему указанную выше деталь. При изготовлении кольцевого гребешка направляют оптическую головку и сопло в одну точку поверхности вершины основания гребешка. Активируют лазерный источник и источник порошкообразного материала, создавая ванну расплава, в которую напыляют порошкообразный материал, получая локализованное утолщение. Направляют оптическую головку и сопло последовательно на соседние точки поверхности вершины основания, смежной с локализованным утолщением до завершения нанесения слоя материала для рассматриваемого углового сектора. Гребешок содержит несколько угловых секторов, каждый из которых содержит выступающую часть. Формируют каждую выступающую часть гребешка путем последовательного нанесения все более узких слоев в продольном направлении на поверхности вершины основания, при этом каждый слой получают как указано выше. Изобретения позволяют повысить надежность кольцевого гребешка лабиринтного уплотнения, а также упростить способ его изготовления. 3 н. и 13 з.п. ф-лы, 5 ил.
