СПОСОБ ИЗГОТОВЛЕНИЯ ГРЕБЕШКА ЛАБИРИНТНОГО УПЛОТНЕНИЯ, ТЕРМОМЕХАНИЧЕСКАЯ ДЕТАЛЬ И ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ, СОДЕРЖАЩИЙ ТАКОЙ ГРЕБЕШОК

Номер публикации патента: 2447342

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2006140330/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16J015/447   F16J015/453   B22F003/00   B23K026/34   C23C004/12
Аналоги изобретения: RU 2168089 C1, 27.05.2001. RU 2151897 С1, 27.06.2000. RU 1071852 C1, 07.02.1984. RU 2058871 C1, 27.04.1996. RU 2032513 C1, 10.04.1995. RU 2228243 C1, 10.05.2004.

Имя заявителя: СНЕКМА (FR)
Изобретатели: МОН Клод (FR)
ВИНЬО Жоэль (FR)
Патентообладатели: СНЕКМА (FR)
Приоритетные данные: 15.11.2005 FR 05 11580

Реферат

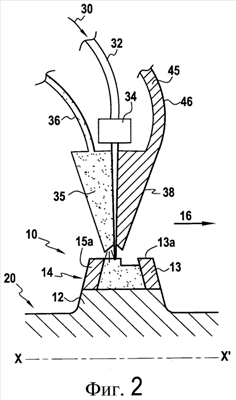

Способ изготовления кольцевого гребешка (10) для лабиринтного уплотнения характеризуется формированием выступающей части гребешка (10) путем последовательного нанесения слоев на основание (12). Осуществляют следующие этапы: а) подложку (20) выполняют в виде тела вращения вокруг продольной оси, с основанием (12) кольцевого гребешка (10), б) напылительное сопло (38) устанавливают с возможностью перемещения относительно подложки (20) и соединяют его с первым источником (35) первого порошкообразного материала, идентичного материалу подложки, и вторым источником (45) второго порошкообразного материала, в) используют лазерный источник, соединенный с оптической головкой, которую (34) установливают с возможностью перемещения по отношению к подложке (20) для фокусировки лазерного пучка на точке поверхности подложки (20), г) регулируют оптическую головку (34) и сопло (38) по одной и той же точке поверхности вершины основания (12) гребешка (10), д) активируют лазерный источник и источники (35, 45) порошкообразного материала, при этом создают ванну расплава, локализованную на уровне упомянутой точки, в которую напыляют порошкообразный материал, в результате получают локализованное утолщение, е) оптическую головку (34) и сопло (38) регулируют по другой точке поверхности вершины основания (12), смежной с локализованным утолщением, и повторяют этап д) для формирования слоя по существу на всей ширине вершины основания (12), ж) формируют, по меньшей мере, один участок выступающей части гребешка (10) путем последовательного нанесения все более узких слоев в продольном направлении на вершине основания (12). Каждый слой получают в результате выполнения этапов г)-е). В результате отпадает необходимость в выполнении механической обработки и получают гребешки с высокой износостойкостью. 3 н. и 10 з.п. ф-лы, 4 ил.
