RU 2006120911 А, 20.12.2007. SU 1451385 А1, 15.01.1988. SU 994835 А, 07.02.1983. US 4471964 А, 18.09.1984. RU 2211973 С1, 10.09.2003. SU 1651002 А1, 23.05.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет им. академика С.П. Королева (RU)
Изобретатели:
Эскин Изольд Давидович (RU) Жданов Иван Алексеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет им. академика С.П. Королева (RU)
Реферат

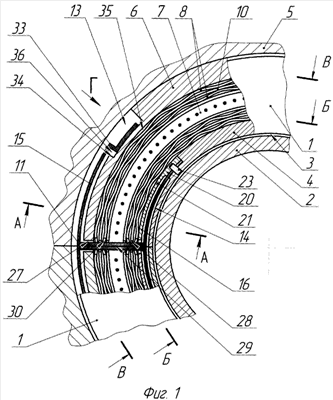

Изобретение относится к области турбостроения. Уплотнение ротора турбомашины выполнено из двух одинаковых половин, составленных без зазоров по диаметральной плоскости разъема, каждая из которых содержит корпусную деталь, представляющую собой внутреннее полукольцо с поперечным сечением П-образной формы, выполненное концентрично оси ротора и упруго подвешенное к статору с помощью расположенных внутри него внешнего полукольца и опирающегося на него многослойного пакета, набранного из стальных каленых шлифованных лент одинаковой толщины. Пакеты собраны из нескольких гофрированных лент, соединены друг с другом последовательно вершина к вершине гофра, а между ними установлены гладкие ленты. Все элементы каждой половины уплотнения соединены друг с другом пружинными скобами. Один упругий лепесток скобы с натягом опирается на наружное полукольцо, а второй упругий лепесток скобы своим концом жестко закреплен на внутреннем полукольце. Ответный паз внутреннего полукольца прикрыт пластинкой, жестко соединенной с внутренним полукольцом, а поверхность пластинки, на которую опираются гофры лент многослойного пакета, выполнена заподлицо с поверхностью внутреннего полукольца. Опорные площадки лепестков шире упругой части скобы, а величины зазоров по всем поверхностям упругой части каждой из скоб выполнены минимально возможными. Зазоры между ответными концами как гофрированных, так и гладких лент многослойных пакетов обеих половин уплотнения в собранном уплотнении выбраны минимально возможными. Лепесток каждой из скоб, опирающийся на опорную поверхность паза наружного полукольца, выполнен со ступенькой и ответная ступенька выполнена на опорной поверхности паза. Между ступеньками в окружном направлении имеется зазор, равный или немного больший максимальной амплитуды смещения при прецессии внутренних полуколец уплотнения. На внутренней поверхности стенки внутреннего полукольца П-образного сечения со стороны большего давления выполнены карманы, равнорасположенные по окружности. Между торцами наружного полукольца и боковыми стенками внутреннего полукольца имеются зазоры и эти зазоры больше зазоров по боковым торцам опорной площадки лепестка, опирающегося на наружное полукольцо. Изобретение позволяет обеспечить высокую эффективность за счет малых протечек через уплотнение. 11 з.п. ф-лы, 19 ил.
