| УСТРОЙСТВО УСТЬЕВОГО ГЕРМЕТИЗАТОРА |  |
Номер публикации патента: 2183777 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16J015/18 F16J015/56 | | Аналоги изобретения: | RU 2097632 C1, 27.11.1997. SU 125099 A, 04.04.1959. SU 605836 A, 05.05.1978. SU 1574956 A1, 30.06.1990. US 4765661 A, 23.08.1988. US 4289317 A, 15.09.1981. EP 0293862 A2, 07.12.1988. EP 0670443 A3, 06.09.1995. |
| Имя заявителя: | Халаев Григорий Григорьевич | | Изобретатели: | Халаев Г.Г.
Гусев А.Г.
Егоров П.И.
Халаев Г.Г. | | Патентообладатели: | Халаев Григорий Григорьевич |
Реферат | |

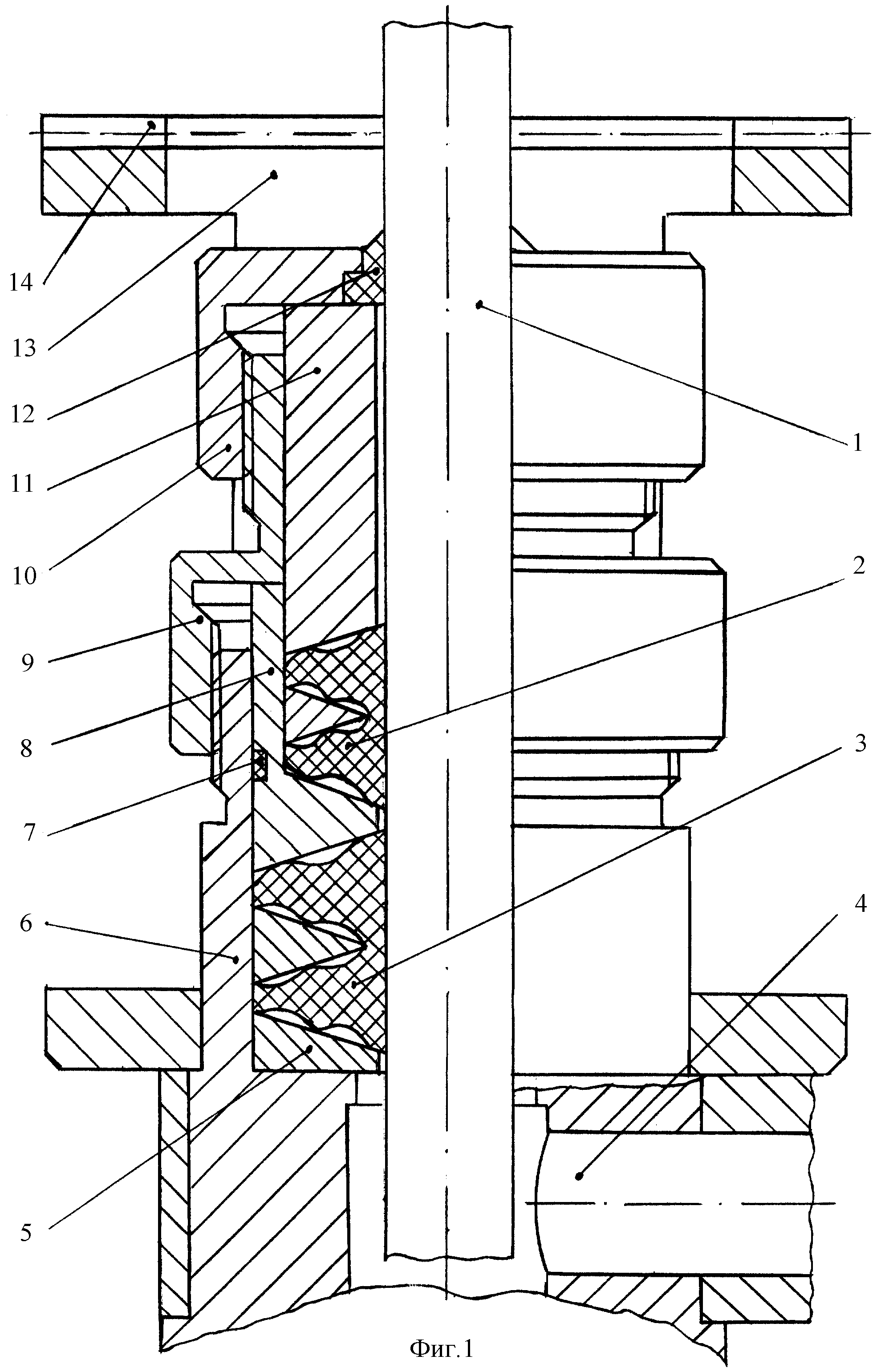

Изобретение относится к области машиностроения, в частности к нефтегазодобывающей промышленности и может быть использовано при новом проектировании устьевого оборудования в качестве герметизирующего устройства уплотняемых поверхностей полированного штока при работе станка-качалки штангового насоса. В устройстве устьевого герметизатора канатная подвеска снабжена элементами коленчатого шарнира для соединения с полированным штоком с возможностью их разворота по трем осям, причем корпус шагового привода на торце имеет храповые зубья, ответные храповые зубья выполнены на торце втулки, жестко закрепленной на переходнике устьевого оборудования, который снабжен резервным уплотнительным блоком с нажимным кольцом и резьбовой крышкой, эксплуатационный уплотнительный блок расположен в упомянутом нажимном кольце, а резьбовая крышка в виде втулки на противоположном конце имеет наружную резьбу под крышку эксплуатационного блока. Наличие в предложенном устройстве устьевого герметизатора резервного уплотнительного блока обеспечивает долговечность эксплуатации устройства. Наличие храповых зубьев обеспечивает вращение штанговой подвески в процессе возвратно-поступательного движения полированного штока, исключает развинчивание муфтовых соединений штанговых подвесок и их аварийное, неконтролируемое рассоединение, обеспечивает равномерный износ штанг и соединительных муфт. Использование устройства устьевого герметизатора на нефтяных скважинах, оборудованных станками-качалками, позволит увеличить долговечность уплотнительных элементов за счет их равномерного поджатия к поверхности полированного штока, обеспечит повышение показателей надежности, пожаробезопасности и промышленной экологии. 5 ил.
|
