| МЕХАНИЧЕСКОЕ ТОРЦЕВОЕ УПЛОТНЕНИЕ |  |
Номер публикации патента: 2179676 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16J015/34 | | Аналоги изобретения: | US 3117793 A, 14.01.1964. GB 2261265 A, 12.05.1993. US 4036505 A, 19.07.1977. SU 461261 A, 25.02.1975. SU 349840 A, 04.09.1972. US 3810637 A, 04.05.1974. US 4205828 A, 03.06.1980. DE 3139193 A1, 29.04.1982. DE 3239465 A1, 30.06.1983. |
| Имя заявителя: | Джон Крэн ЮК Лимитед (GB) | | Изобретатели: | ГИЛЬБЕРТ Джеймс (GB) | | Патентообладатели: | Джон Крэн ЮК Лимитед (GB) | | Номер конвенционной заявки: | 9606815.0 | | Страна приоритета: | GB | | Патентный поверенный: | Стояченко Игорь Леонидович |
Реферат | |

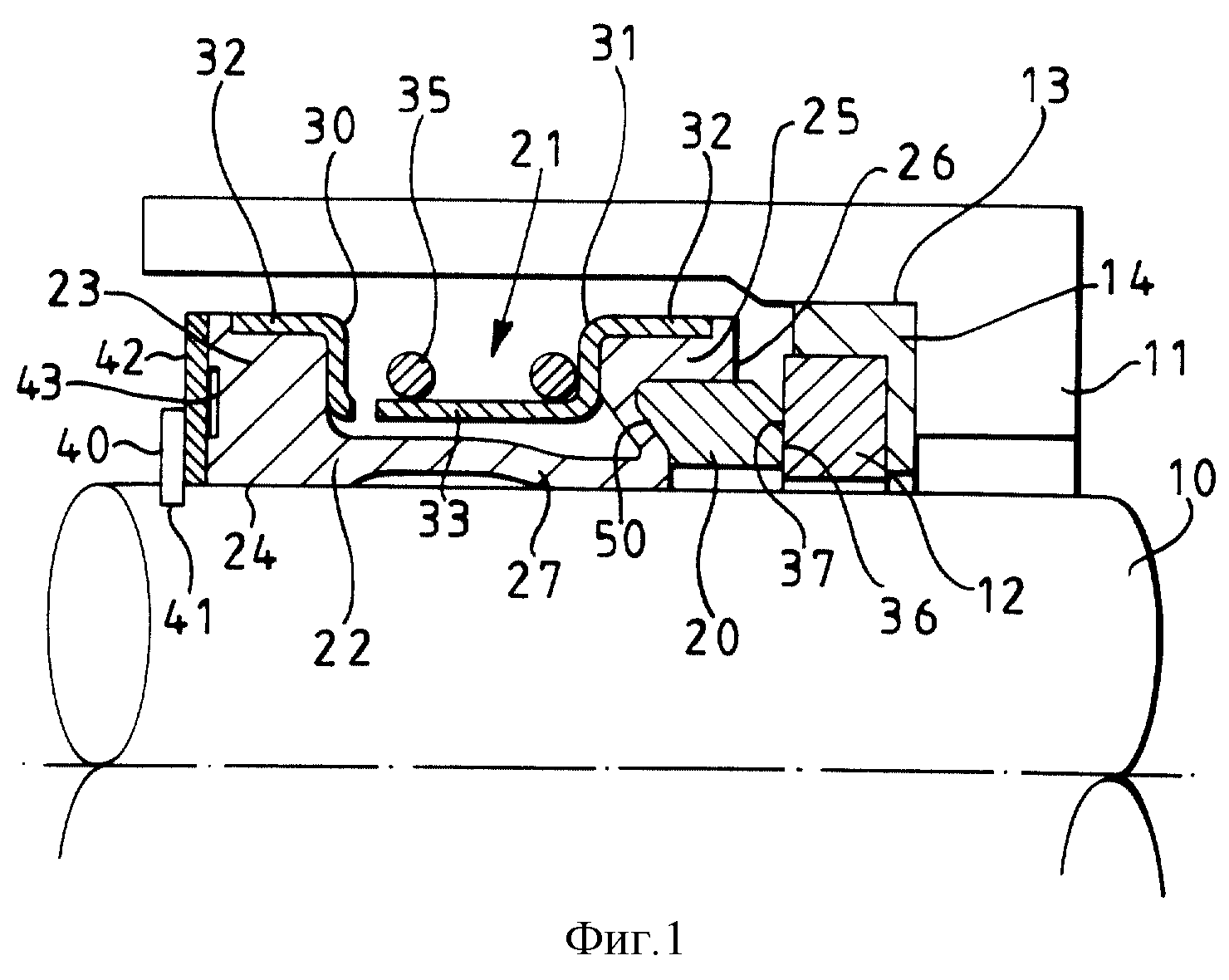

Изобретение относится к уплотнительной технике. Механическое торцевое уплотнение содержит первое уплотняющее кольцо, расположенное в фиксированном положении относительно оси и вращения по отношению к первому компоненту и соединенное с первым компонентом. Второе уплотняющее кольцо смонтировано в фиксированном положении относительно вращения, но с возможностью аксиального перемещения по отношению к валу. Второе уплотняющее кольцо посажено на вал с помощью гофрированного элемента. Один конец гофрированного элемента контактирует с первым приводным ободом, который прилагает радиальное усилие к концу гофрированного элемента, вовлекая его в приводной и уплотняющий контакт с валом. Другой конец гофрированного элемента контактирует со вторым приводным ободом, который прикладывает радиальное усилие к концу гофрированного элемента, вовлекая его в приводной и уплотняющий контакт со вторым уплотняющим концом. Внутренние концы приводных ободов имеют одинаковые диаметры и аксиально расположенные зубья. Зубья одного приводного обода находятся в зацеплении с зубьями другого приводного обода, посредством чего приводные обода могут выдвигаться. Усилия закручивания между валом и вторым уплотняющим кольцом могут вызывать реакцию гофрированного элемента и приводных ободов. Между приводными ободами действует пружина, раздвигая их друг от друга и вовлекая противоположные уплотняющие поверхности первого и второго уплотняющих колец в уплотняющий контакт. Изобретение повышает надежность уплотнения. 10 з.п. ф-лы, 4 ил.
|
