| ДИФФЕРЕНЦИАЛЬНОЕ ТОРЦЕВОЕ УПЛОТНЕНИЕ |  |
Номер публикации патента: 2176345 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16J015/34 | | Аналоги изобретения: | SU 1451387 А1, 15.01.1989. SU 1822912 А1, 23.06.1992. SU 456941 А, 15.01.1975. SU 1129443 А, 15.02.1984. SU 1060846 А, 15.12.1983. DT 2453645 А1, 15.05.1975. |
| Имя заявителя: | Гарипов Талгат Хайдарович | | Изобретатели: | Гарипов Т.Х. | | Патентообладатели: | Гарипов Талгат Хайдарович |
Реферат | |

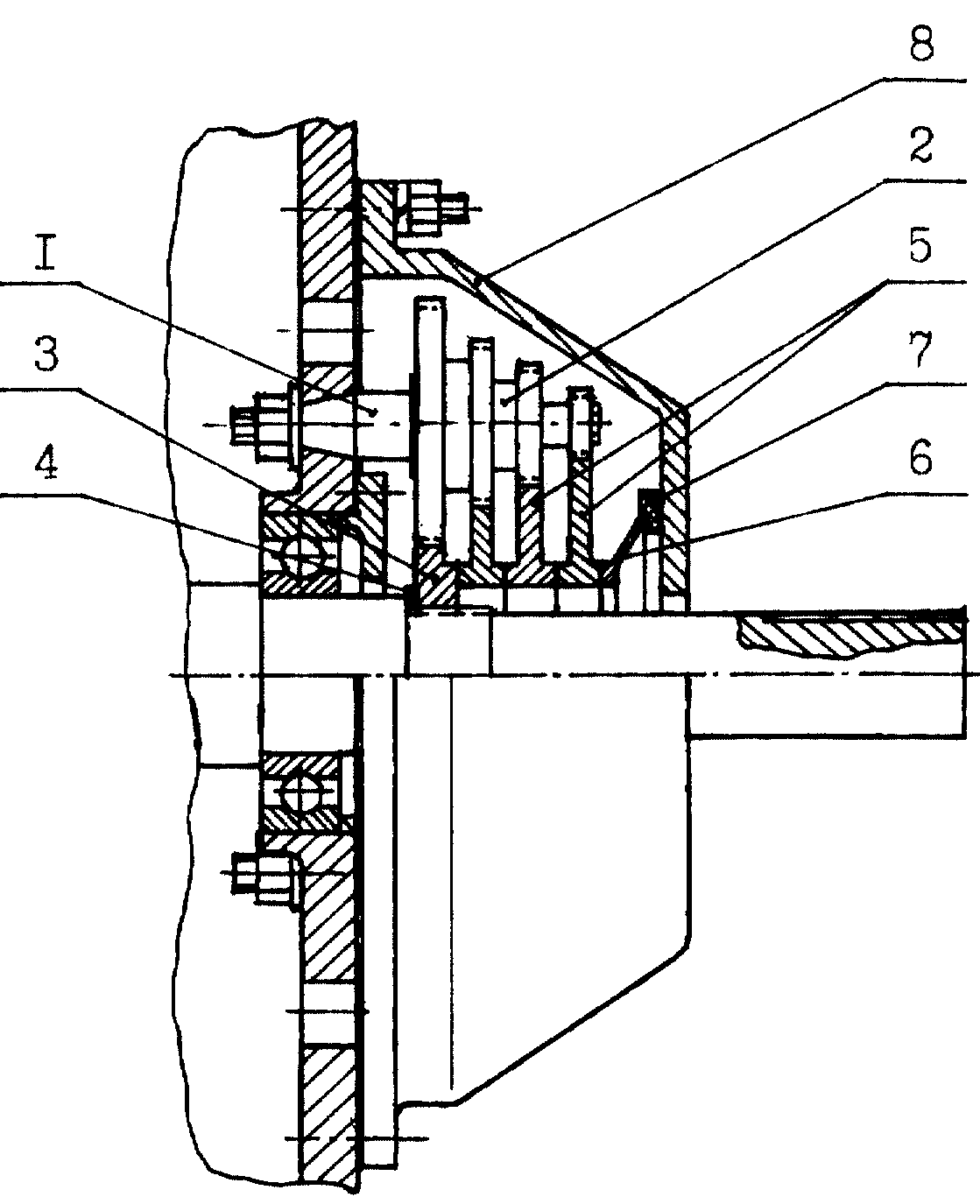

Дифференциальное торцевое уплотнение относится к общему машиностроению, к уплотняющим устройствам. Дифференциальное торцевое уплотнение составлено ведущей шестерней, установленной на уплотняемом валу, некоторым количеством колец трения, выполненными в виде зубчатых колес с увеличивающимися на некоторую величину наружными диаметрами, которые пакетом соосно упираются в трущую поверхность ведущей шестерни, и тарельчатой пружиной, расположенной между последним кольцом трения и корпусом, закрепленным к уплотняемому корпусу. Ведущая шестерня и зубчатые колеса - кольца трения, сохраняя межцентровое расстояние, входят в зацепление с шестернями дифференциальных блоков шестерен, равномерно распределенных по наружному диаметру зубчатых колес. Шестерни в дифференциальных блоках неподвижны и последовательно уменьшаются в диаметрах на некоторую величину. Изобретение уменьшает износ колес трения в местах трущихся поверхностей. 1 ил.
|
