| КОМБИНИРОВАННОЕ УПЛОТНЕНИЕ ПОРШНЯ |  |
Номер публикации патента: 2173422 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16J015/16 | | Аналоги изобретения: | SU 1408144 A1, 07.07.1988. SU 676793 A, 30.07.1979. SU 1158808 A, 30.05.1985. DE 2658428 Al, 24.05.1978. DE 3014797 Al, 30.10.1980. МАКАРОВ Г.В. Уплотнительные устройства. - М.: Машиностроение, 1965, с.25-26. |
| Имя заявителя: | Рудак Евгений Владимирович | | Изобретатели: | Рудак Е.В.
Акульшин М.Д.
Толкачев С.В.
Сазонов Ю.А. | | Патентообладатели: | Рудак Евгений Владимирович
Акульшин Михаил Дмитриевич
Толкачев Сергей Владимирович
Сазонов Юрий Аполоньевич |
Реферат | |

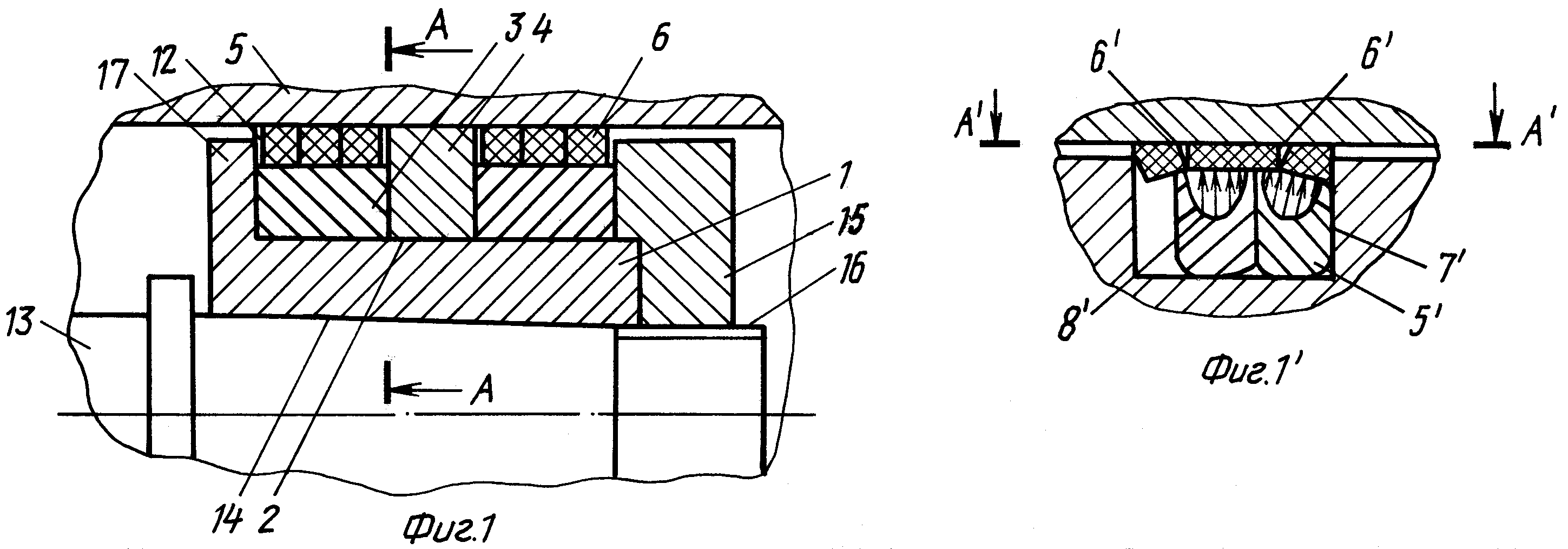

Комбинированное уплотнение поршня предназначено для уплотнения поршней в установках для перекачки жидкостей с механическими загрязнениями типа: песок, ил, глина и т.п. Уплотнение устанавливается между поршнем и корпусом цилиндра и содержит два эластичных, например из резины, кольца прямоугольной формы в сечении, посаженных на поверхность корпуса поршня с антифрикционным покрытием и со свойством не слипаться с материалом эластичного кольца. Кольца разделены опорной втулкой из антифрикционного металла, посаженной на корпус поршня с возможностью перемещаться вдоль оси и опирающейся на цилиндр. На эластичных кольцах установлены малофрикционные кольца, контактирующие с цилиндром, изготовленные из полосы, материалом которых служат антифрикционные, износостойкие, упругие фторполимерные композиции в виде набора нескольких секторов, соединенных между собой замками типа "прямоугольные шип-паз вдоль полосы". Ширина малофрикционного кольца меньше ширины эластичного кольца. Пакет: эластичное кольцо, опорная втулка с небольшим натягом вдоль оси сжаты на корпусе поршня между его фланцем и прижимной гайкой, при этом фланец, опорная втулка и прижимная гайка ограничивают подвижность малофрикционных колец вдоль оси в пределах разницы ширин эластичного и малофрикционного колец. Изобретение повышает надежность уплотнения. 3 ил.
|
