| КОМБИНИРОВАННОЕ УПЛОТНЕНИЕ ШТОКА |  |
Номер публикации патента: 2167354 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16J015/16 | | Аналоги изобретения: | SU 1408144 A1, 07.07.1988. SU 1158808 A, 30.05.1985. SU 1283470 A1, 15.01.1987. SU 1513270 A1, 07.10.1989. SU 1822913 A1, 23.06.1993. DE 2931603 A1, 19.02.1981. US 5249813 A, 05.10.1993. |
| Имя заявителя: | Рудак Евгений Владимирович | | Изобретатели: | Рудак Е.В.
Акульшин М.Д.
Толкачев С.В.
Сазонов Ю.А. | | Патентообладатели: | Рудак Евгений Владимирович
Акульшин Михаил Дмитриевич
Толкачев Сергей Владимирович
Сазонов Юрий Аполоньевич |
Реферат | |

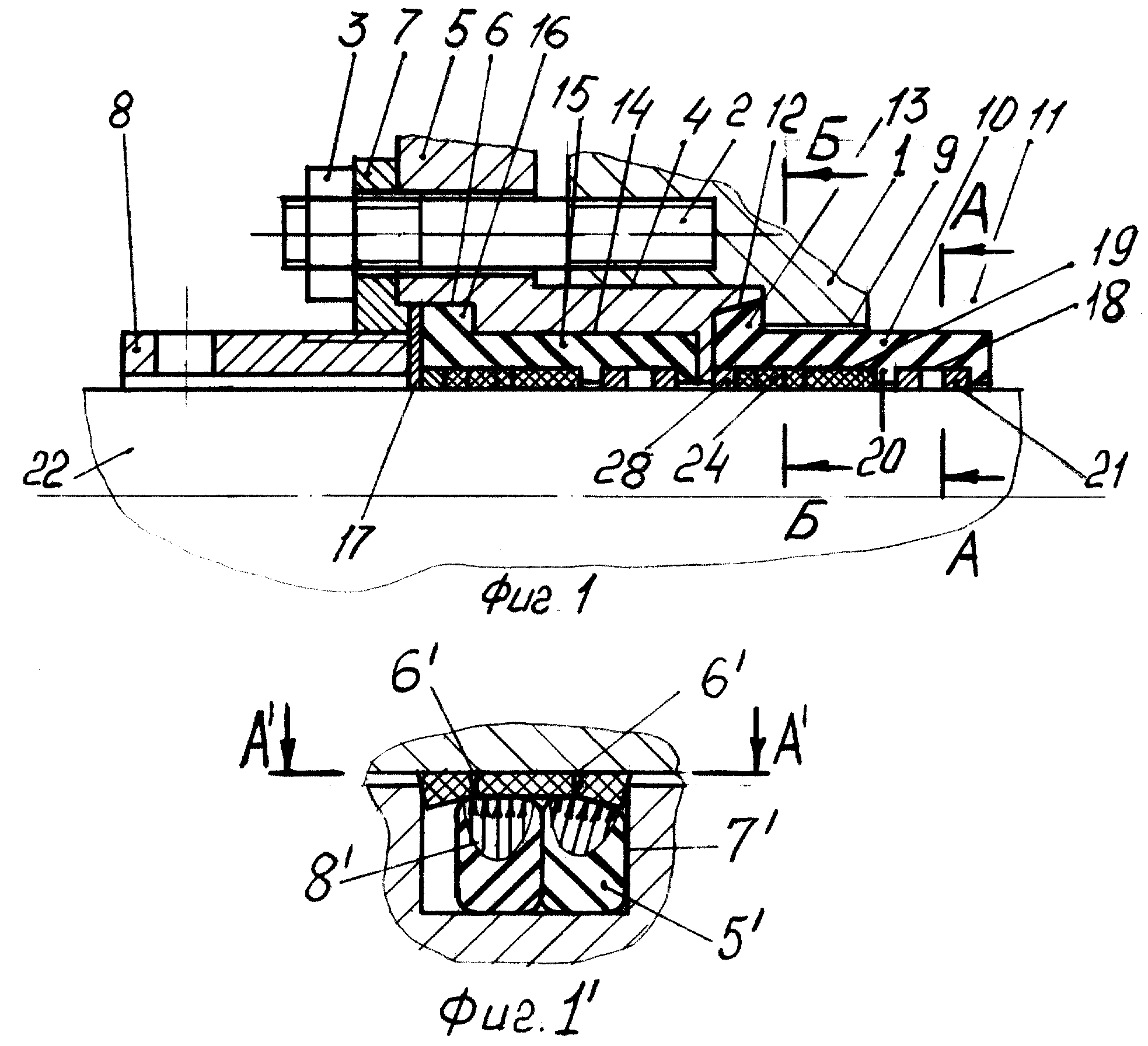

Комбинированное уплотнение штока предназначено для уплотнения штоков при перекачке жидкостей с механическими загрязнениями типа: песок, ил, глина и т. п. Уплотнение устанавливается между корпусом и штоком и содержит два установленных друг за другом эластичных кольца, прямоугольных по форме в сечении и имеющих по две глухие внутренние цилиндрические выточки и фланцы для крепления. В выточках, ближайших к уплотняемой полости, плотно смонтированы по два или три разрезных скрепера в виде разрезных колец, прямоугольных по форме в сечении, посаженных с натягом на шток, а разрезы соседних колец сдвинуты по кругу на 180° относительно друг друга. Кольца изготовлены из антифрикционного, износостойкого упругого металла. В других выточках расположены по два малофрикционных кольца из полос из фторполимера, закольцованных с помощью замка типа шип-паз и посаженных на шток. Замки колец смещены по кругу относительно друг друга на 180°. Переднее, по отношению к уплотняемой полости, эластичное кольцо находится в самой полости и не контактирует внешней цилиндрической поверхностью с корпусом, заднее же эластичное кольцо плотно посажено внешней цилиндрической поверхностью во втулку корпуса, крепящую фланец переднего эластичного кольца в корпусе, и поджато вдоль оси грунд-буксой резьбовой. Изобретение повышает надежность и ресурс работы уплотнения. 4 ил.
|
